规格参数
- 新旧状况
- 新
- 测量标准
- 非接触，光学，立体三维，基于Focus Variation 自动变焦技术
- 定位量 (x x y xz)
- RL型号物镜，手动: 25 mm x 25 mm x 155 mm (Z: 25 mm 自动, 130 mm 手动) = 96875 mm³
- 物镜放大倍数
- 10x; 20x; 50x; 2xSX; 4xAX; 10xAX; 20xAX; 50xSX
- 工作距离
- mm; 17.5; 16; 10.1; 34; 30; 33.5; 20; 13
- 横向测量范围(x,y)
- mm; 2; 1; 0.4; 10; 5; 2; 1; 0.4
- (x x y)
- mm²; 4; 1; 0.16; 100; 25; 4; 1; 0.16
- 垂直分辨率
- nm; 100; 50; 20; 3500; 430; 130; 70; 45
- 最小测量表面粗糙度 (ra)
- µm; 0.3; 0.15; 0.08; n.a.; n.a.; 0.45; 0.25; 0.15
- 最小测量表面粗糙度 (sa)
- µm; 0.15; 0.075; 0.05; n.a.; n.a.; 0.25; 0.1; 0.08
- 最小测量半径
- µm; 5; 3; 2; 20; 12; 5; 3; 2
- 子类别
- 光学三维测量系统和设备
- 产品编号
- 96028568
描述

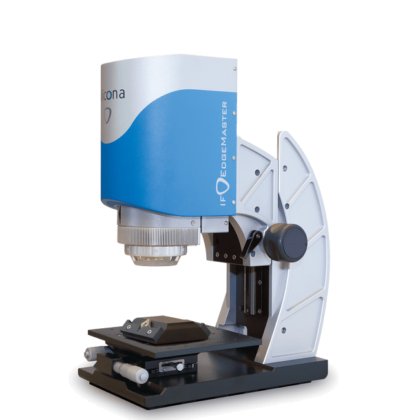

自动切削刀具测量系统
高精度、全自动地测量生产中的刀具刃口
EdgeMaster系列包括Edge Master、EdgeMasterX和EdgeMasterHOB刀具测量系统。这些测量系统用于对生产中的刀具切削刃进行高分辨率、全自动的测量。无论你在测量室还是在车间使用EdgeMaster，都不会改变结果：即使在有振动、外来光线和温度波动的情况下，测量结果也是高分辨率的，而且很稳定。
使用EdgeMaster，用户可以测量大于2μm的半径，以及刀具的斜度、楔形和间隙角。不同的类型的刃口，包括瀑布式和喇叭式，都可以精确测量。即使在振动、温度变化和环境光下，也能以高垂直分辨率提供可追溯和可重复的结果。除了切削测量外，高垂直分辨率还能对耙面的粗糙度进行可追溯的测量。
阅读更多
R索取产品目录
EdgeMaster系列的亮点
精确、快速、灵活
精确、快速、灵活
5轴计量学
从3个轴扩展到5个轴，可以测量原本难以或无法进入的几何形状。高精度的倾斜和旋转轴可以测量整个被测物的GD&T和粗糙度参数。

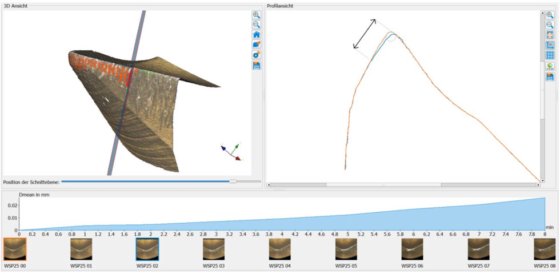

磨损测量
磨损测量
数控刀具的自动磨损测量
用户根据ISO 8688（铣削中的刀具寿命测试）自动测量差分参数和磨损参数，如刀刃磨损。

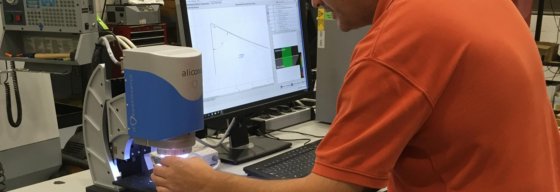

生产中的一键式方案
生产中的一键式方案
自动测量和评估
即使是测量程序的教学也是为最大限度地方便用户而设计的，只需几个步骤就可以实现，不需要任何编程知识。
EdgeMaster系列还能做什么
数控刀具的自动磨损测量
通过磨损测量模块，用户可以根据ISO 8688（铣削中的刀具寿命测试）自动测量差动参数和磨损参数，如侧翼磨损。
白皮书：你的数控刀具有竞争力吗？
以下白皮书展示了光学三维形状和粗糙度测量如何帮助确定理想的刀具和数控机床参数。
技术规格
技术参数
分辨率和应用参数
R索取产品目录
更多EdgeMaster系列的测量系统
EdgeMasterX
在一次测量运行中验证多个边缘
EdgeMasterX是Bruker Alicona产品系列的一部分，用于生产中的光学、高分辨率刀具测量，是EdgeMaster的延伸。EdgeMasterX允许用户在一次测量过程中验证多个边缘。
EdgeMasterX的其他功能：
在刀具的不同位置测量不同的边缘参数或
在一批刀具上测量用户定义的参数
与旋转单元结合使用，只需一次测量就能检测到刀具的倒角切削刃。
