新 光学三维测量系统和设备 µCMM 在 Raaba, 奥地利
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 测量原
- 无接触，光学，三维，基于全自动变焦技术，包含垂直聚焦测量技术
- 测量像素
- 单独测量: X: 1720, Y: 1720, X x Y: 2.95 百万 多个测量: 最多可达5亿
- 定位量 (x x y x z)
- 310 mm x 310 mm x 310 mm = 29 791 000 mm³
- 轴移动速度
- 可达100毫米/秒
- 同轴光
- LED同轴照明（真彩），高功率，电子控制
- 系统监控
- 9个温度传感器(精度: ± 0.1 K),3个震动检测传感器，内部电流和电压监控，包括长期记录，可检索
- 三维精度10360-8
- EUni:Tr:ODS,MPE = (0.8 + L/600) μm (L in mm)， EUniZ:St:ODS,MPE = (0.15 + L/50) μm (L in mm)
- 镜头放大倍数
- 3000 WD8; 1900 WD 30; 1500 WD23; 1500 WD70; 800 WD17; 800 WD37; 400 WD19; 150 WD11
- 工作距离
- mm; 8.8; 30; 23.5; 69,4; 17.5; 37; 19; 11
- 横向测量范围 (x,y)
- mm; 5.26; 3.29; 2.63; 2.63; 1.32; 1.32; 0.66; 0.26
- (x x y)
- mm²; 27.64; 10.8; 6.91; 6.91; 1.71; 1.71; 0.43; 0.06
- 子类别
- 光学三维测量系统和设备
- 产品编号
- 96028554
描述

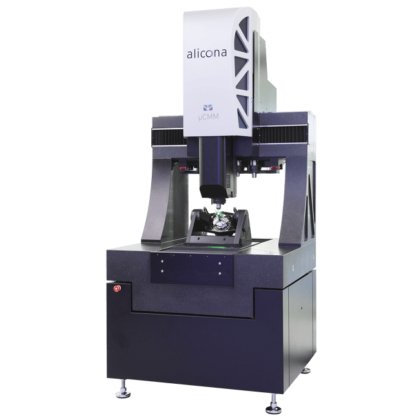

测量严格公差的光学坐标测量机
以最高精度测量大型部件的微小表面细节及尺寸
µCMM是第一台纯光学三坐标测量机，用于高精度测量极小的公差。 其结合了接触式三坐标测量技术和光学表面测量技术的优势：
只需一个传感器就能测量尺寸、位置、形状和粗糙度
整个测量范围内的高精度
非接触式，Focue-Variation光学测量
适用于哑光到高度抛光的部件
易于操作
无磨损，坚固耐用，适用于生产
光学μCMM保证了多个相互关联的光学3D测量的高几何精度，能够测量大型部件上的小的表面细节，并精确确定这些单独测量的相互关系的位置。可测量的表面范围包括所有常见的工业材料和复合材料，如塑料、PCD、CFRP、陶瓷、铬、硅。
简单的操作是指一键式解决方案、自动化和符合人体工程学的控制元素（如专门设计的控制器）实现。带线性驱动的空气轴承实现了无磨损使用和高度精确、以及快速的测量。
阅读更多
R索取产品目录
inoovum® Privacy Shield - please accept cookies at
Consent Banner
for this Website.
µCMM的亮点
Precise, fast and flexible
Precise, fast and flexible
5轴计量学
从3个轴扩展到5个轴，可以测量原本难以或无法进入的几何形状。高精度的倾斜和旋转轴可以测量整个被测物的GD&T和粗糙度参数。
侧面探查侧翼>90
侧面探查侧翼>90
垂直聚焦探测
最新的技术能够在整个表面上对部件进行光学、横向探测。用户可以测量孔和垂直角度>90°。
高度抛光的光滑表面
高度抛光的光滑表面
先进的测量技术
通过在垂直扫描过程中使用调制照明，用户不仅获得了强大的高深度分辨率，而且还获得了明显更强大和更高的横向分辨率。
使用µCMM还能实现什么

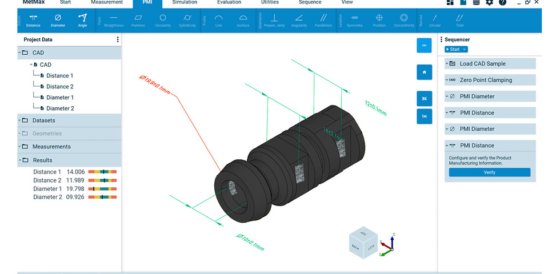

MetMaX：定义"我测量什么？"而不是 "我如何测量？"
这就是μCMM操作软件MetMaX的核心思想。由于这一演变，用户不需要任何特定的计量知识就可以用µCMM三坐标测量机进行稳健的测量。MetMaX包含所有关于如何获取和评估三维数据的必要知识。

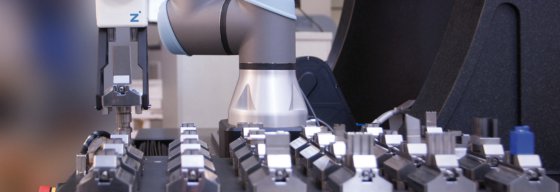

自动上下料：测量自动化解决方案
μCMM可以通过协作式机械臂扩展为一个完整上下料解决方案。因此，用户可以在生产中实现自动放置、测量和分拣部件（合格/不合格）。
