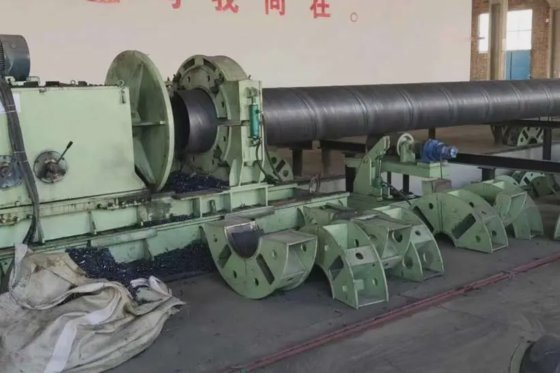

新 小直径钢管端部倒角机 在 沧州市, 河北省, 中国

滑座由轨道、主体、主体上的滑板和传动系统组成，安装在固定底座上。主体为整体结构，采用优质碳钢焊接结构件，具有足够的强度和刚度。导轨为直线导轨，磨损小，精度高。
2.流浆箱
流浆箱是刀盘的传动部件。
主轴箱安装在滑座上，是一个焊接结构部件。主轴采用一般精密机床常用的结构形式，精度高、刚性好。
主机前端装有刀头，刀头前端面上对称布置有两个刀头。刀头可沿刀头中心径向移动，以适应不同管径的加工。工具台移动到适当位置后，用螺钉固定。工具台上有一个浮动刀座，由滚轮根据钢管内径定位，进行仿形加工。刀座上固定有专用刀架，刀架上安装有标准刀片。
3.钢管夹紧装置
钢管夹紧装置用于在加工端面时夹紧钢管。钢管夹紧装置安装在刀头底座和前端附近。使用两个液压缸同时操作夹紧装置的两侧。夹紧模块为圆形模块，不同直径的钢管可使用整体块或组合块。本机夹具采用焊接结构，节省更换规格的时间。
4.钢管提升装置
每个床身前方安装两组钢管 V 形升降架。V 形升降架由油缸驱动，并由导柱导向。钢管 V 形升降架的升降基本上是同步控制的。改变规格时，可手动调节提升高度（接近开关限位控制）。保管时，两个支撑架应能抬起钢管。夹紧装置夹紧钢管时，支撑油缸减压，使钢管按夹紧装置对中，支撑架作为辅助支撑，防止钢管变形和振动。

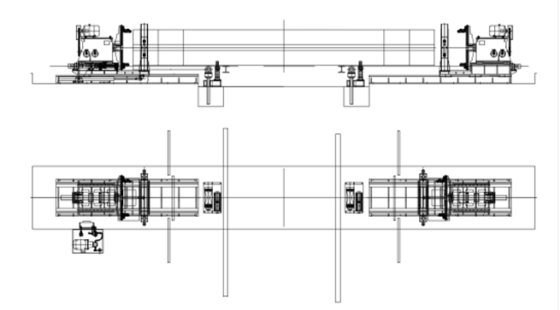

小直径钢管端部倒角机 设备流程
钢管被推向前方 → 拉管机接管钢管 → 升降装置的 V 形托辊将钢管推向后方。升降装置的 V 形托辊升起→钢管下降至切割中心上部→钢管端部移至距管端 100mm 处→钢管落在夹紧装置上同时夹紧→床边箱启动→快速前进→工作前进→平端倒角→快速后退→夹紧打开→钢管上升至切割中心上方→钢管退出远离刀头→钢管置于工作台上→由拔管器拔出钢管→进入下一循环
