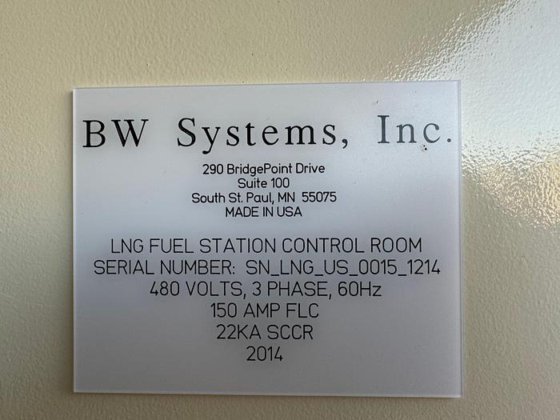

新 封闭式液化天然气站指挥中心 - 可控制任何项目现场 在 达拉斯, 德州, 美国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
描述

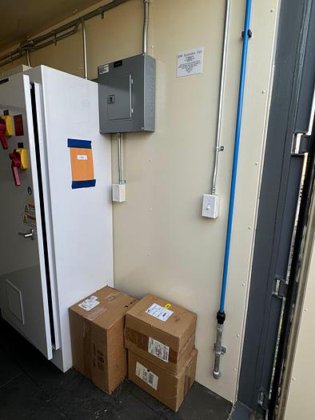

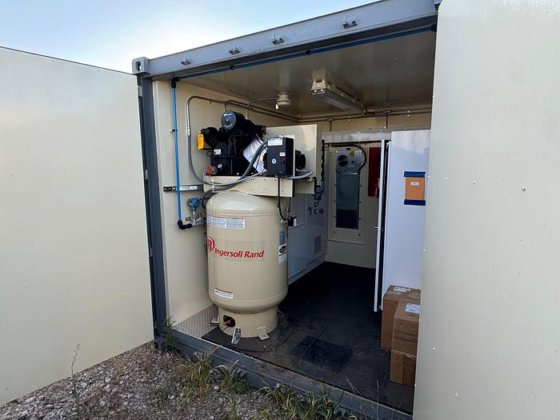

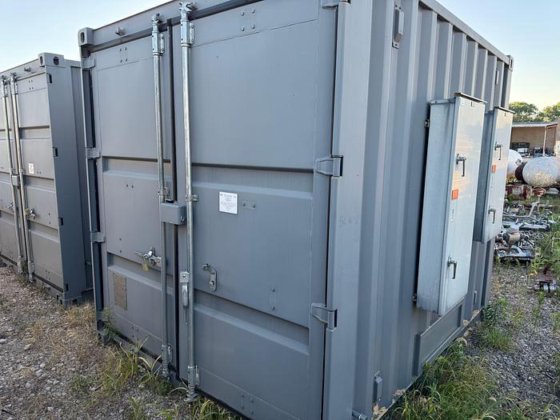

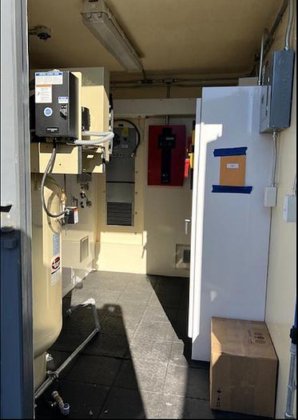

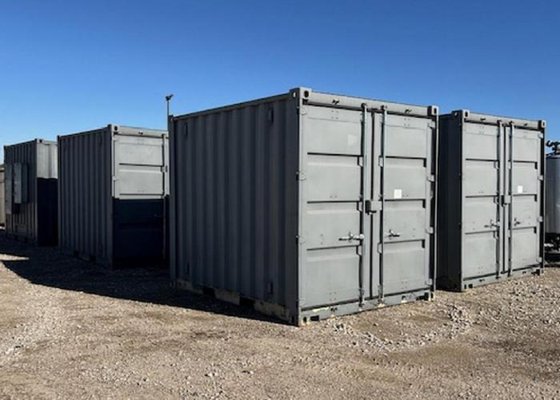

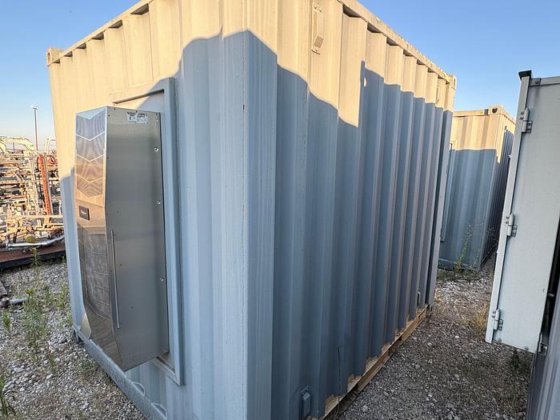

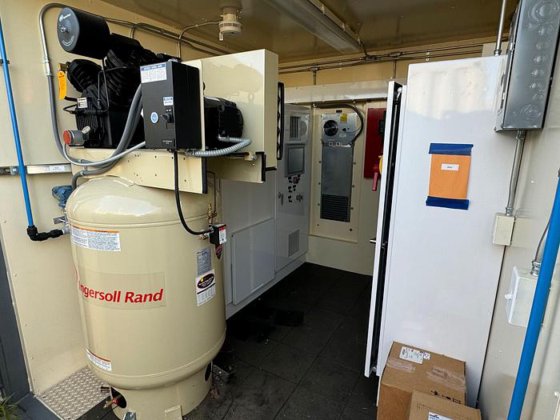

您正在查看最先进的控制、控制中心 10x10 容器，可用于操作任何小型工厂设置。这些容器中包含所有硬件，您可以结合任何您认为适合您项目的逻辑。请仔细检查这些控制中心提供的所有高质量组件的功能。它们旨在为美国一家大型能源公司运营独立的 LNG 公共站，并且在可靠性、安全性和功能性方面不惜一切代价。使用了一流的组件，并在设置中实施了多层次的冗余。看看这些组件，您会惊讶于其中一个容器可以控制多少操作。
我们拥有所有控制中心和主要组件的示意图。
以下是更多详细信息供您查看：
规格
储罐 V-101
内胆
- 总水量 - 18,000 加仑
- 尺寸 - 内径 113.6 英寸 x 411 英寸
- 建筑材料 - SA240 T304
- 最大允许工作压力- 容器顶部为 175 psig
- MDMT- -320 °F
- 最高设计温度- 120 °F
外套
- 尺寸 - 外径 134 英寸 x 446.9 英寸
- 建筑材料 - A36
- 设计压力 - -15 psig
- 最低设计温度 - -40 °F
- 最高设计温度- 150 °F
氮气压力容器 V-301
内胆
- 总水量——3,150 加仑。
- 尺寸 - 内径 72.5 英寸 x 179.3 英寸
- 建筑材料 - SA240 T304
- 设计压力 - 250 psig
- MDMT- -320 °F
- 最高设计温度- 120 °F
外罐
- 尺寸 - 外径 86 英寸 x 205.1 英寸
- 建筑材料 - A36 碳纤维
- 最低设计温度 - -40 °F
- 最高设计温度- 150 °F
- 最大设计压力 - -15 psig
饱和汽化器 VAP-501
- 尺寸 - 240 线性英尺
- 构造材料 - 无衬里铝翅片
- MDMT- -320 °F
- 最高设计温度- 150 °F
- 最大设计压力 - 450 psig
- 最小设计压力 - 0 psig
车站控制系统

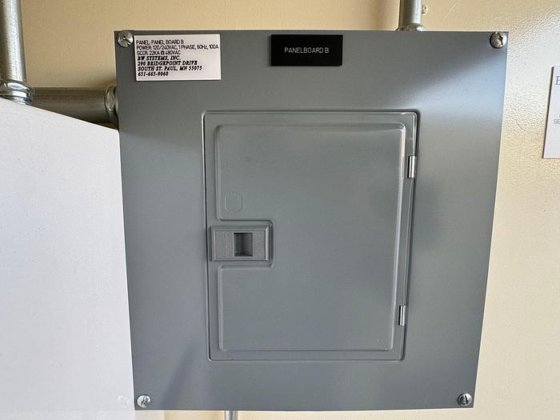

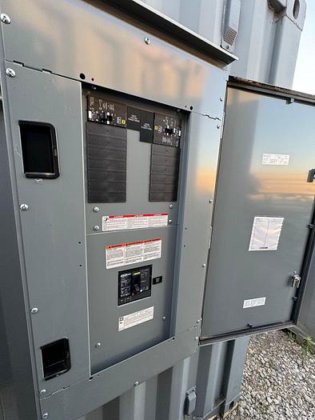

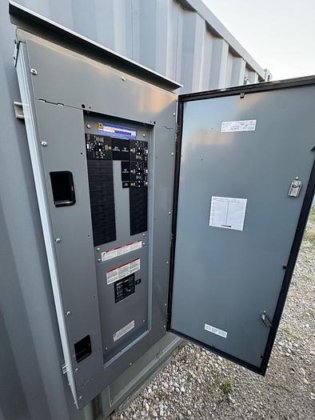

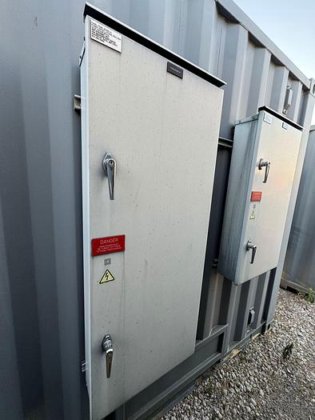

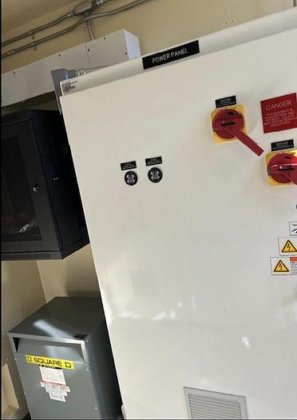

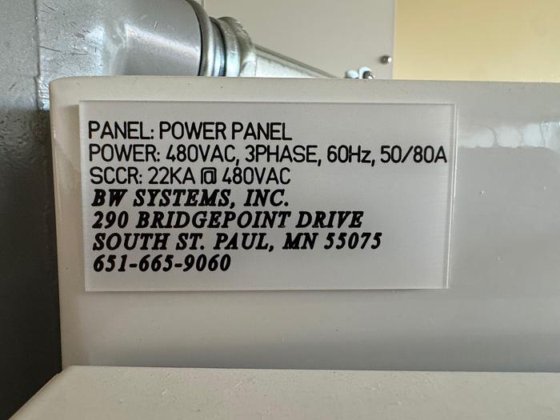

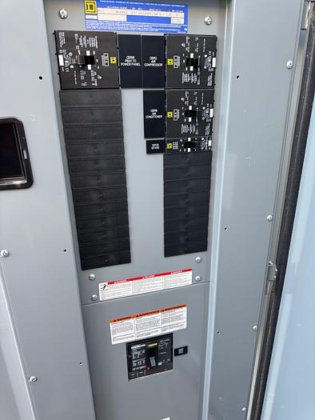

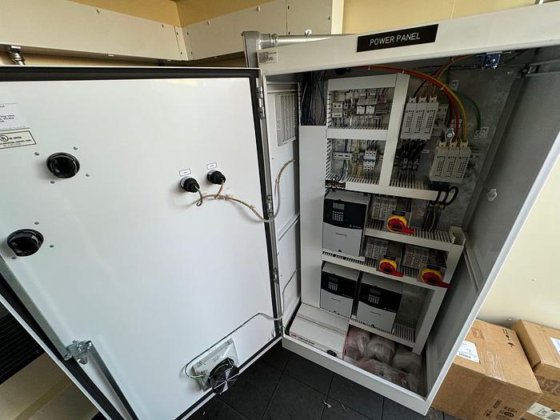

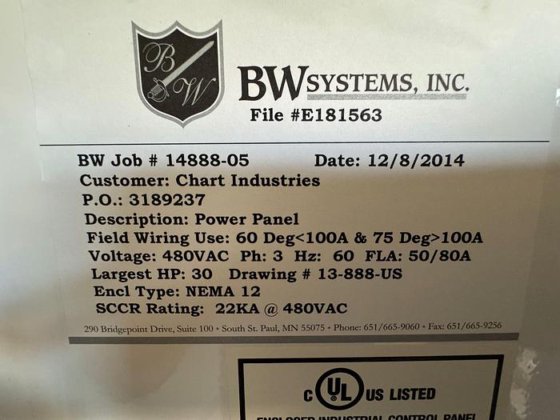

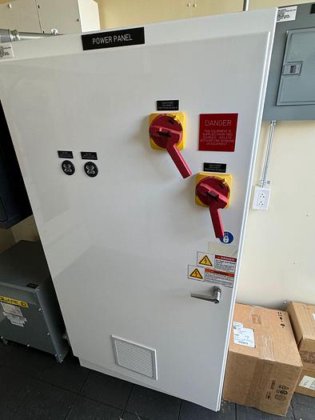

CP1 电源面板
CP1 电源面板位于控制室内。控制和
CP1上的指示灯功能如下：
-

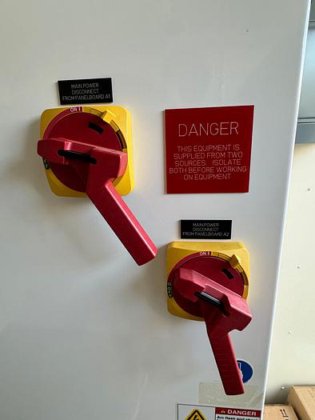

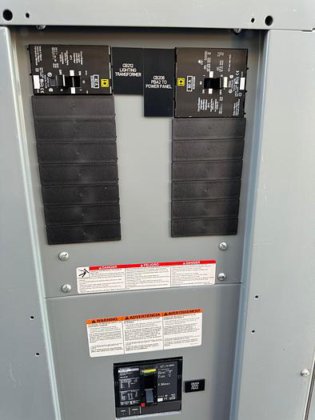

主电源从配电盘断开 A1——电气
断路开关；控制从配电盘A1到
CP1。
-
来自配电板的 480VAC 电压输入 A1——指示灯；
当 480VAC 电源从面板 A1 接通时，灯亮
CP1。
-
主电源从配电盘断开 A2——电气
断路开关；控制从配电盘 A2 到
CP1。
-

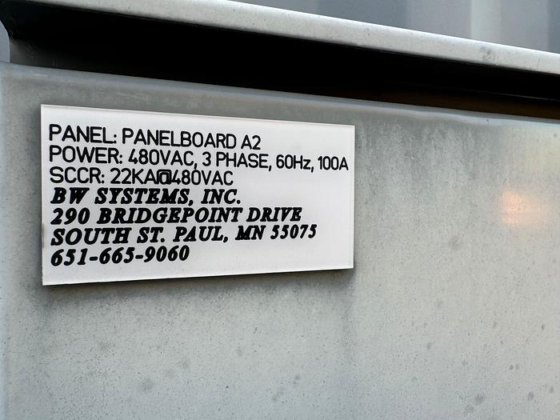

来自配电板的 480VAC 电压输入 A2——指示灯；
当 480VAC 电源从面板 A2 接通时，灯会亮起
CP1。

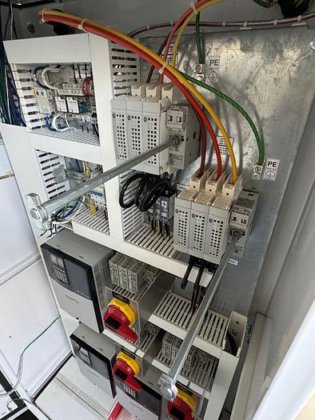

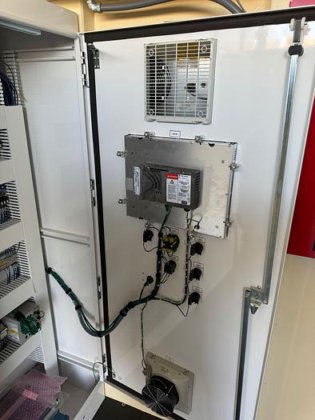

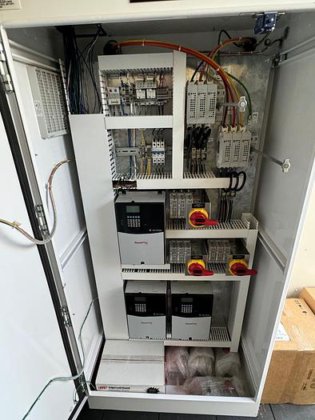

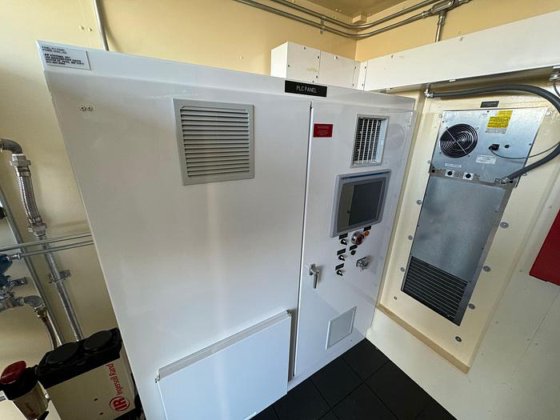

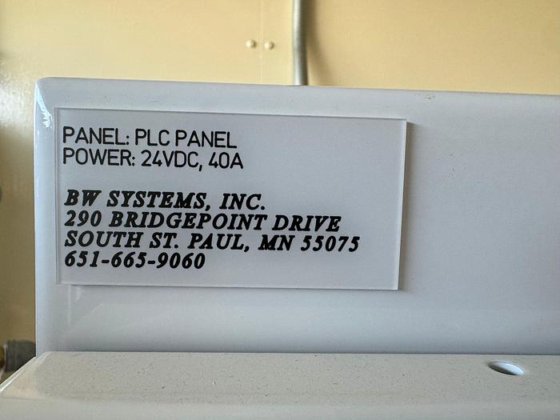

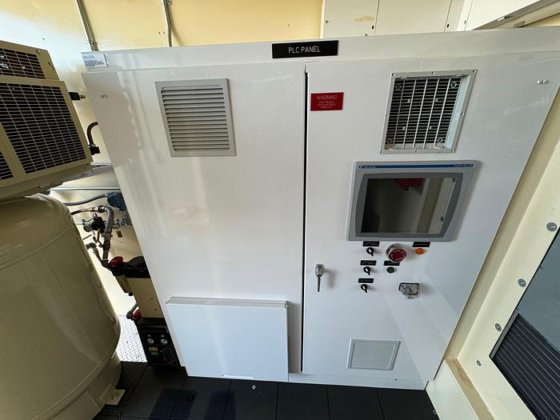

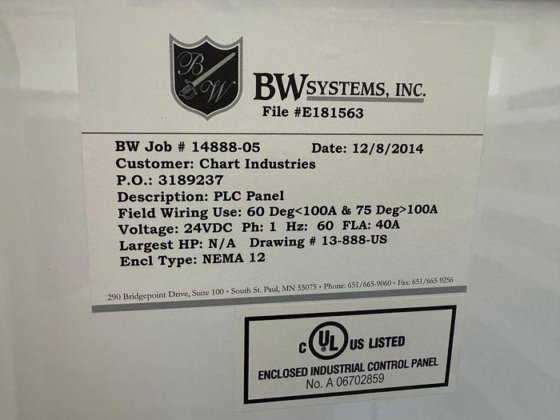

CP2 PLC 面板

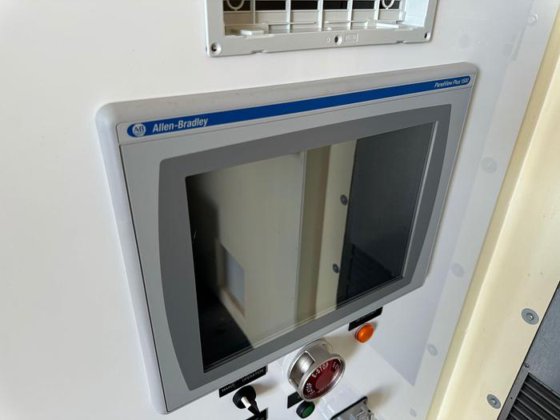

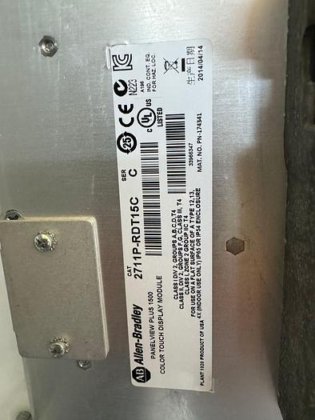

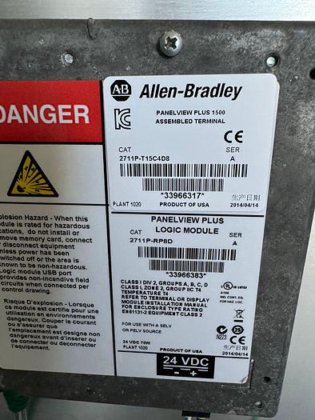

- Allen-Bradley PanelView™ Plus 1500 – 带触摸屏的操作员界面 (HMI)；显示允许操作员查看系统和系统组件状态的屏幕。（有关屏幕功能，请参阅 PanelView HMI 屏幕子部分。）

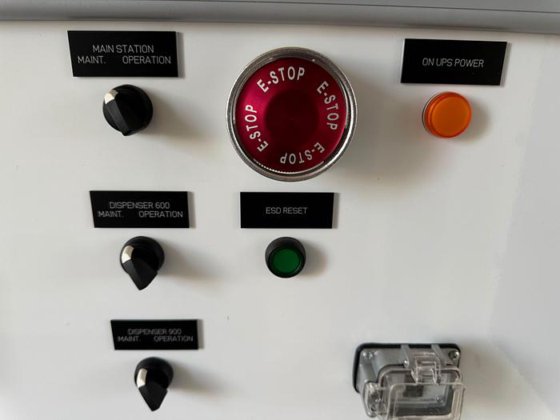

- 主站 / 维护 / 操作 – 双位置选择开关；选择系统维护或操作模式。
- 分配器 600/维护/操作 – 双位置选择开关；选择分配器 600 维护或操作模式。
- 分配器 900/维护/操作——双位置选择开关；选择分配器 900 维护或操作模式。
- ESD（紧急关机）——手掌开关；产生紧急关机。
- ESD RESET – 黑色按钮；按下时重置安全电路。

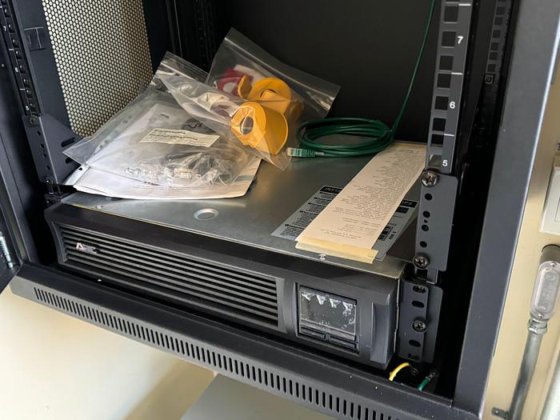

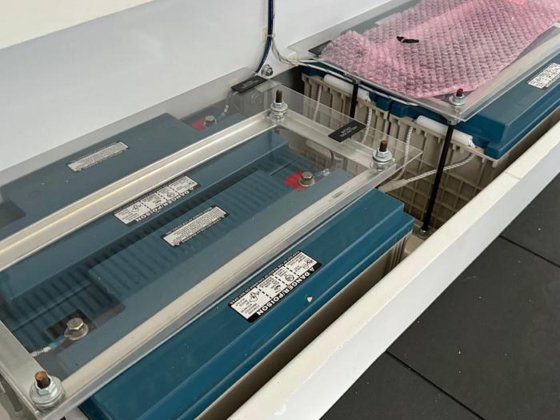

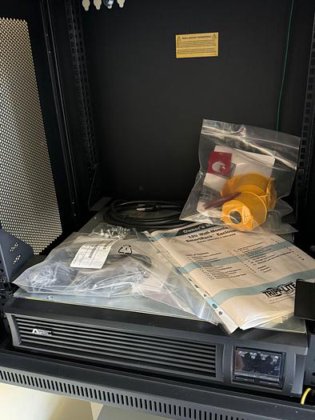

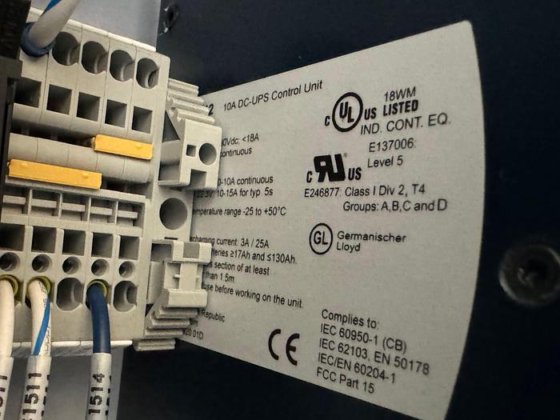

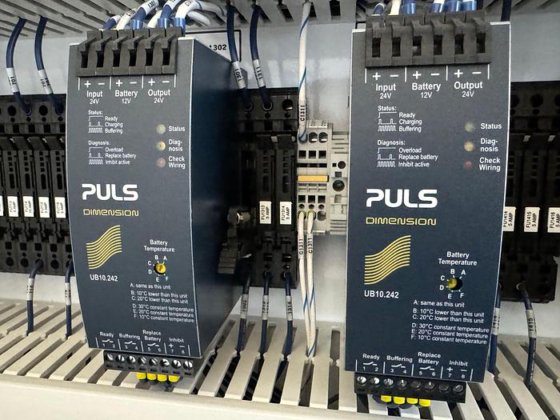

- ON UPS 电源 – 琥珀色指示灯；当系统失去公用电源并依靠不间断电源运行时亮起。

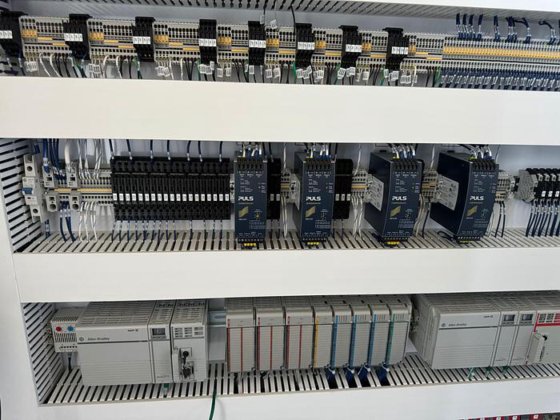

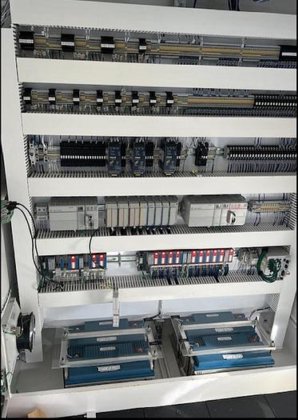

站场控制系统由以下部分组成：

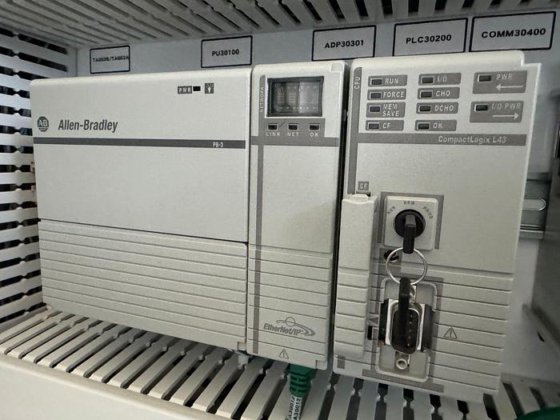

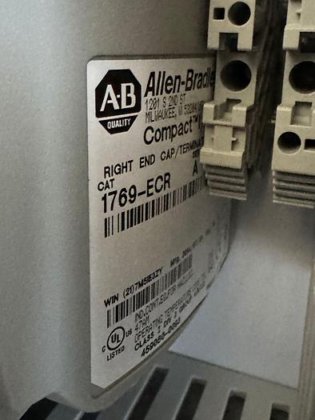

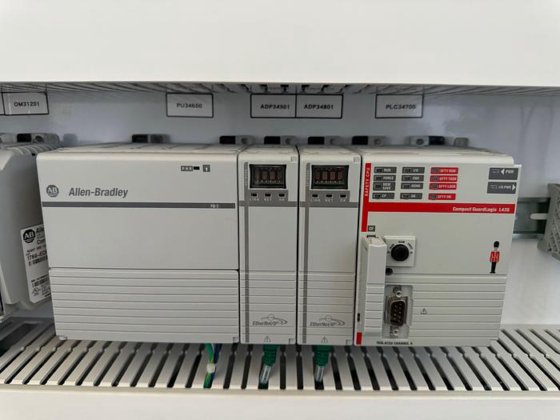

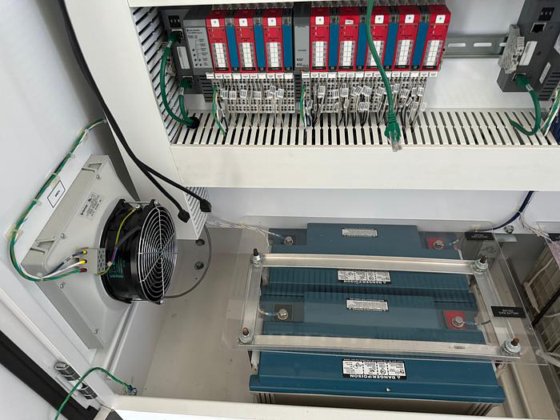

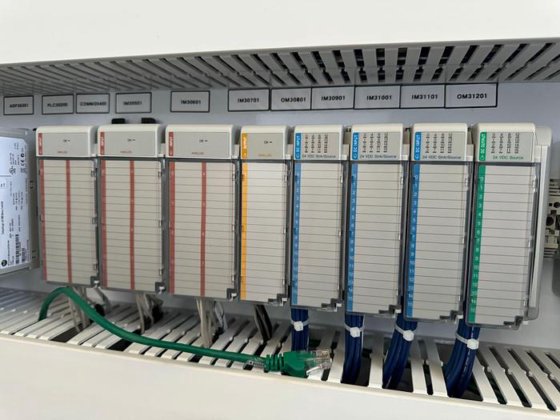

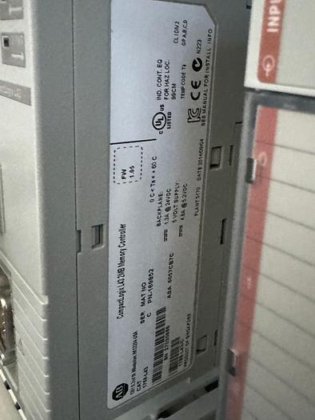

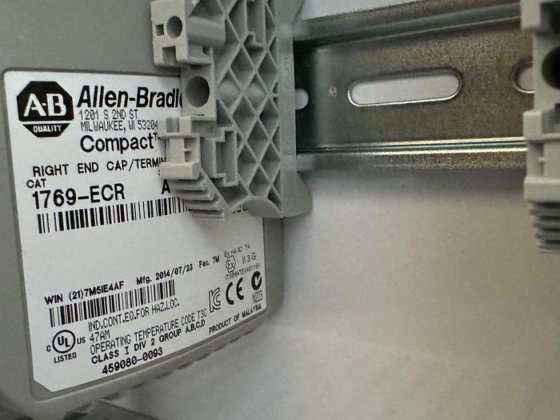

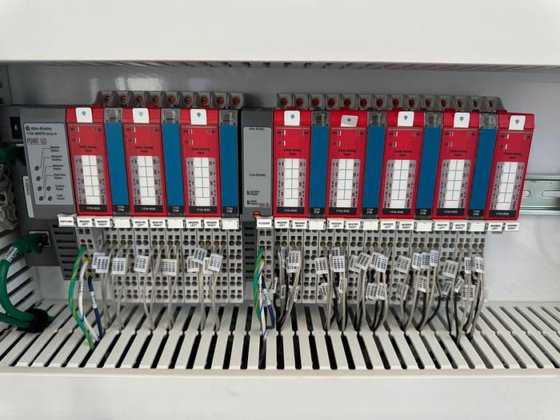

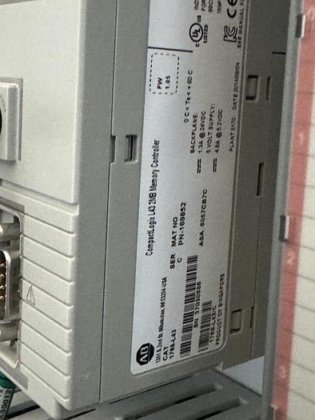

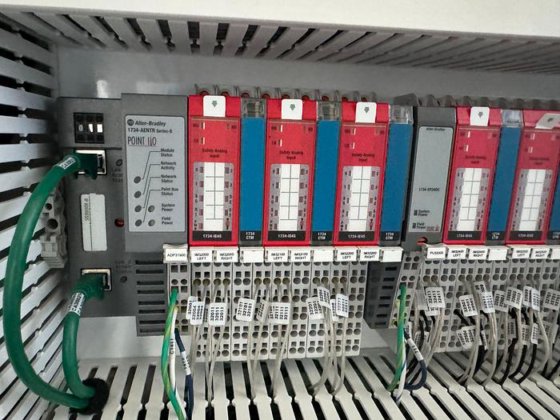

- 两个独立的 Allen-Bradley PLC。
（控制 PLC 控制泵、气动阀 (AV) 和系统逻辑。PLC 还监控非安全系统的温度、压力、液位和联锁装置。）
（安全 PLC 与控制 PLC 是分开的。火灾和气体检测功能、紧急关机 (ESD) 按钮以及关机相关的系统温度、压力和液位都集成在安全 PLC 中。）控制 PLC 和安全 PLC 通过集成控制总线相互通信。总线仅用于控制。
- 用于执行关闭的继电器（例如 ESD 按钮）。

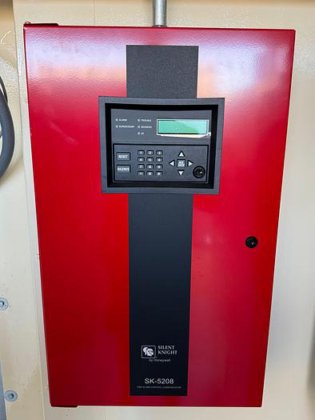

Honeywell Silent Knight 5208 型火灾报警控制面板，配有数字通讯器，可监控站内是否存在与火灾或易燃气体有关的危险情况
拖车卸载联锁系统
- 安全联锁系统是车站 ESD 系统与拖车卸载控制单元之间的接口。该系统基于车站与拖车之间的电缆连接。
警报/事件通告

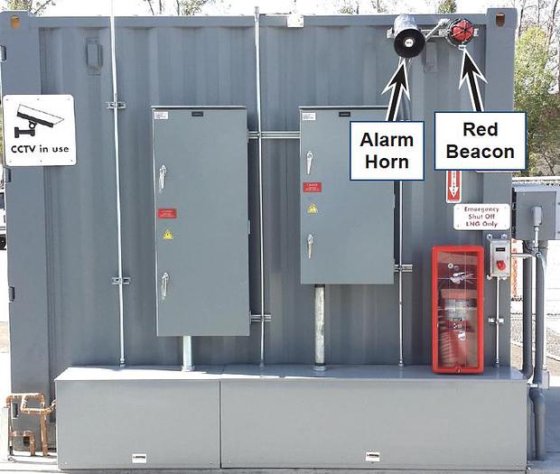

- 该站配备有闪光红色灯塔（YZL-001）和警报喇叭（YZH-001）
数据记录
PLC 会为所有警报和操作事件添加时间戳并进行记录。数据记录列表中列出的其他事件（例如油箱库存）也会被记录下来。
