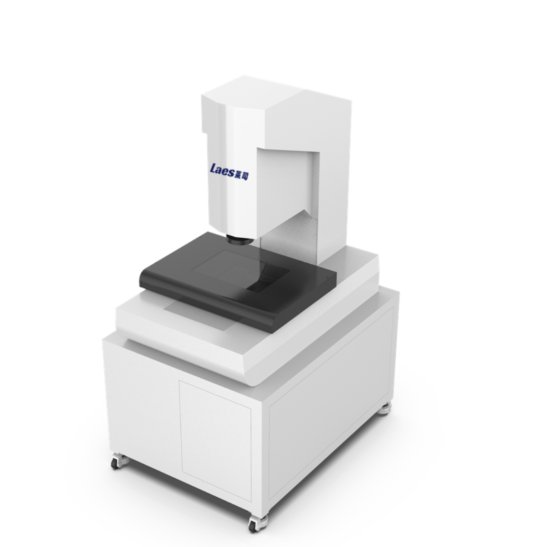

新 自动影像测量机GLA3020 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
一、应用领域：
仪器适用于以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等。加装激光，探针可以实现三维测量功能。广泛应用于电子组件、五金机件、塑胶模具、矿石珠宝、军工、航空、汽车、光学等需要高精度测量的行业。
二、特点：
1、四轴CNC控制，自动寻边、自动测量、自动对焦
2、采用移动桥式精密花岗岩架构，满足高精度，高稳定性
3、高精度0.5um分辨率进口开放光栅系统
4、全闭环伺服运动控制系统，速度快、精度高
5、摇杆/鼠标操作，可单独或协同控制
6、表面光源为程控5环8区LED冷光源，平行轮廓光源，亮度均连续可调
7、根据客户工件的具体情况，提供不同的照明组合。
8、可聚焦测高，可加装接触式测头和激光测头模组
9、可以按照客户需求提供定制化设计
三、工作环境系统
1、电源220V±10%,50-60Hz,具备稳压装置，UPS电源保护断电保护功能
2、隔振光学仪器设计，振幅：<1.2μm
3、温度20±2 ℃，温度变化≦2℃/hr，湿度30～75
四、技术参数
五、软件功能介绍：
1、基本测量功能
（1）可测几何特征：点、线、圆、弧、样条曲线、椭圆、矩形、四边形、槽、R 角、环、距离等。
（2）构建：中心点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、内切圆等。
（3）影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、整体提取、多段提取、快速整理取圆。
（4）形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
（5）坐标系：夹具定位坐标系、点线、两点X、两点 Y、两线；平移、旋转、手工调整坐标系。
