电波暗室分为半电波暗室与全电波暗室两类，是用于模拟开阔场环境，开展辐射无线电骚扰（EMI）和辐射敏感度（EMS）测试的密闭屏蔽设施。其主体结构由两部分构成：一是屏蔽室，包含屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等核心组件；二是吸波材料，主要由铁氧体片和锥形含碳海绵吸波材料组成。电波暗室的尺寸需依据受试设备（EUT）的外形尺寸，以及 3 米法、5 米法等测试要求来确定。
AC-3M/AC-5M半电波暗室为六面屏蔽盒体，内部仅在五个面铺设吸波材料，导电地板不做覆盖。该设计可模拟理想开阔场的 “无限大良好导电地平面” 环境。由于地面无吸波材料，测试时会形成反射路径，接收天线最终捕获的信号为直射路径信号与反射路径信号的叠加值。
AC-3MF/AC-5MF全电波暗室通过内部六个面铺设吸波材料，既能大幅降低外界电磁波对测试信号的干扰，又可借助吸波材料削弱墙壁、天花板的反射效应，减少多径效应对测试结果的影响，从而实现自由空间环境的模拟。相较于半电波暗室，全电波暗室的地面、天花板及墙壁的反射干扰降至最低。

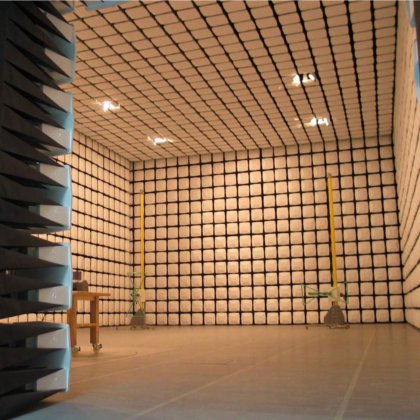

LISUN电波暗室效果图
规格参数：
LISUN型号
AC-3M
AC-3MF
AC-5M
AC-5MF
产品名称
半电波暗室
全电波暗室
半电波暗室
全电波暗室
暗室外尺寸（L*W*H）
9.5*6.5*6.5m
12.5*8.5*7.5m
静区和测试距离
QZ=ø2.0m at 3.0m测试距离
QZ=ø3.0m at 3.0m & 5.0m测试距离
测试频率范围
9kHz/30MHz~18GHz
吸波材料类型和安装
全电波暗室AC-3M/AC-5M: 除地面外，其余五个面铺满铁氧体瓦 + 300/500mm EPP尖劈角锥，同时地面放置9㎡/12㎡ 可移动吸波材料
半电波暗室AC-3MF/AC-5MF: 六个面铺满铁氧体瓦 + 300/500mm EPP尖劈角锥
吸波材料阻燃等级
UL94 V-0级，EN 13501-1/DIN 4102 A2级
屏蔽性能
磁场: 10kHz ≥80dB, 100kHz ≥100dB, 1MHz ≥100dB; 平面波: 100MHz ≥110dB, 400MHz ≥110dB; 微波: 18GHz ≥90dB
归一化场地衰减
NSA：±3.5dB （30MHz to 1GHz）
场地最大电压驻波比
sVSWR：+5.
