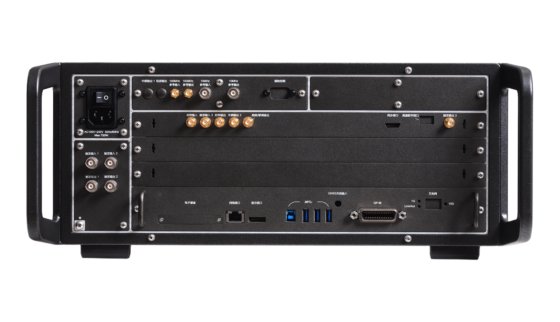

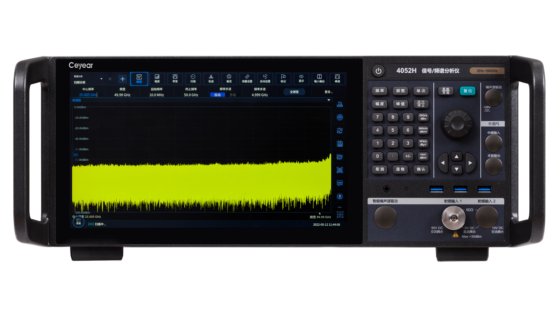

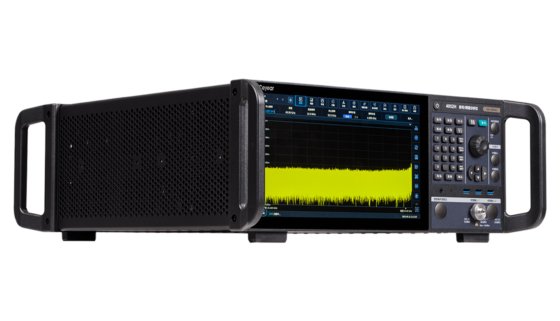

新 Ceyear 4052系列 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 库存编号
- Frequency accuracy: ± (to last calibration date × aging rate + temperature stability + calibration accuracy) Aging rate: ± 5 × 10-10/day Temperature stability: ± 5´10-8 Calibration accuracy: ± 4´10-8
- 频率范围
- 型号 直流耦合 交流耦合 4052A 2Hz～4GHz 10MHz～4GHz 4052B 2Hz～8GHz 10MHz～8GHz 4052C 2Hz～13.6GHz 10MHz～13.6GHz 4052D 2Hz～18GHz 10MHz～18GHz 4052E 2Hz～26.5GHz 10MHz～26.5GHz 4052F 2Hz～40GHz 10MHz～40GHz 4052G 2Hz～45GHz 10MHz～45GHz 4052H 2Hz～50GHz 10MHz～50GHz
- 10mhz 精密频率参考
- 频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） 老化率： ±5×10-10/天 温度稳定度： ± 5´10-8 校准准确度： ± 4´10-8
- 频率读出准确度
- ±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） *：水平分辨率=频宽/（扫描点数-1）
- 频率计数准确度
- ±（频率读数×频率参考准确度＋0.1Hz）
- 频宽
- 范围：0Hz（零频宽），10Hz～该型号最高频率范围 准确度：±（0.1%×频宽＋频宽/（扫描点数-1））
- 扫描时间范围
- 频宽≥10Hz： 1ms～16000s 频宽=0Hz： 1us～16000s
- 分辨率带宽
- 范围：0.1Hz～20MHz （1、2、3、5步进） 转换不确定度： ±0.10dB 1Hz～3MHz（1，2，3，5步进） ±0.30dB 5MHz～20MHz（1，2，3，5步进）
- 分析带宽
- 标配：10MHz 选件H38-40：40MHz 选件H38-200：200MHz 选件H38-400：400MHz 选件H38-600：600MHz 选件H38-1200：1.2GHz
- 视频带宽
- 1Hz～20MHz （1、2、3、5步进）
- 触发方式
- 自由、电源、视频、外部触发1/2、猝发射频、定时器
- 检波方式
- 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均
- 相位噪声 （载波1ghz，20°c～30°c）
- 频偏 指标 100Hz -95dBc/Hz 1kHz -112dBc/Hz 10kHz -122dBc/Hz 100kHz -122dBc/Hz 1MHz -135dBc/Hz
- 剩余调频
- ≤0.25Hz×N（10Hz分辨率带宽，10Hz视频带宽，20 ms 内的额定值，具体N值参见频段划分的谐波次数）
- 显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0db输入衰减，射频增益为灵敏度优先，归一化至1hz rbw，20°c ~ 30°c）
- 4052A/B 前放关 频率范围 指标 10MHz～1GHz -151dBm 1GHz～2GHz -149dBm 2GHz～3GHz -147dBm 3GHz～4GHz -144dBm 4GHz～6GHz -147dBm 6GHz～8GHz -145dBm 4052A/B 前放开 频率范围 指标 10MHz～50MHz -156dBm 50MHz～4GHz -161dBm 4GHz～6GHz -161dBm 6GHz～8GHz -157dBm
- 频率响应和绝对幅度准确度 （10db衰减， 20°c～30°c）
- 频率范围 前放关指标 10MHz～4GHz ±0.30dB 4GHz～8GHz ±0.50dB 8GHz～18GHz ±1.50dB 18GHz～26.5GHz ±2.00dB 26.5GHz～45GHz ±2.50dB 45GHz～50GHz ±3.00dB 频率范围 前放开指标 10MHz～4GHz ±1.00dB 4GHz～8GHz ±1.50dB 8GHz～18GHz ±2.50dB 18GHz～45GHz ±3.00dB 45GHz～50GHz ±3.50dB
- 1db增益压缩（双音法测试，分辨率带宽5khz，3mhz频率间隔， 20°c～30°c）
- 频率范围 指标 10MHz～100MHz 0dBm 100MHz～1GHz 0dBm 1GHz～8GHz +5dBm 8GHz～50GHz +5dBm
- 三阶交调失真 （toi） （输入混频器两个-10dbm信号测试，频率间隔50khz，20℃～30℃）
- 频率范围 指标 10MHz～200MHz +12dBm 200MHz～4GHz +17dBm 4GHz～8GHz +16dBm 8GHz～50GHz +18dBm
- 剩余响应 （输入端接匹配负载，0db衰减）
- -90dBm 200kHz～8GHz
- Iq数据
- 存储深度（IQ长度）： 分析带宽≤40MHz： 500M IQ样点， IQ字节长度：32位I，32位Q 分析带宽＞40MHz： 1000M IQ样点， IQ字节长度：16位I，16位Q
- 外形尺寸
- 宽（mm）×高（mm）×深（mm）： （426±4）mm ×（177±4）mm ×（450±4）mm（不含把手、底脚、垫脚和侧提带）
- 最大重量
- 约23kg（选件配置不同，重量不同）
- 电源
- AC 110～240V：50～60Hz
- 功耗
- 最大功耗：300W（标配），450W（配置H38/H41等宽带或实时选件）。
- 温度范围
- 工作温度：0°C～+50°C 存储温度：-40°C～+70°C
- 子类别
- 频谱分析仪 信号分析仪
- 产品编号
- 92481466
描述
技术规范
典型应用
电子系统性能综合评估
作为多用途多功能的通用信号及频谱分析仪表，ceyear 4052可广泛应用于雷达、通信等电子系统综合性能评估中，为宽带复杂信号的测试提供高灵敏度、大动态范围、高精度的解决方案。
移动通信设备测试应用
应用4052提供的5GNR、LTE、NB-IOT、WCDMA、GSM、WLAN等多种无线通信信号分析功能，可为移动通信基站和终端设备研制和生产提供测试服务。
发射机和接收机测试和诊断
应用4052提供的频谱分析、一键功率测量套件、瞬态分析、脉冲信号分析、相噪测试等丰富的功能，为发射机和接收机测试提供较为完善的诊断服务。
自动测试系统集成
直接用于自动测试系统（ATE）的集成，为系统提供信号输出、数据输出和结果分析。
电磁信号射频流盘应用
可用于试验过程中的信号数据记录空间电磁频谱环境采集记录等应用。
