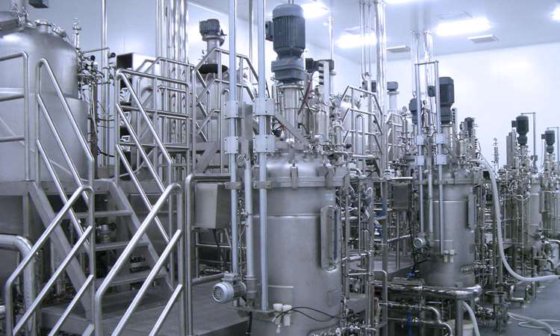

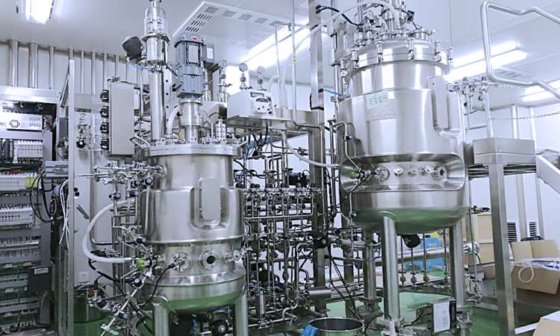

新 Rotech 生物反应器系统 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
本系统是按照URS和GMP的要求，根据生物反应制备的上下游加工设备的要求设计的标准化模块系统。安全可靠，操作方便。75年l&600l&1200l&2400l&4500l生物反应器系统。
设计指导
本系统是按照URS和GMP的要求，根据生物反应制备的上下游加工设备的要求设计的标准化模块系统。安全可靠，操作方便。
系统采用工业集成技术，采用西门子PLC、西门子HMI及相关工业集成控制技术，简化了复杂的操作，使生产更加稳定高效。
系统配置
A. 生物反应器
工作容积400L(总容积500L)、直径高比为1:3 .3的生物反应器，由内胆316L、夹套304、保温层304组成。上下密封头与筒身法兰对接结构。罐体设计压力为4Bar，夹套设计压力为6Bar;材料接触部分为316L，内表面粗糙度Ra≤0.4um。符合GB150压力容器规范的要求，并提供国家机构的资格证书。
罐体主要功能配置
1. 看到玻璃单元。
2. 压差液位计(LABOM，德国)。
3. 压力传感器(LABOM，德国)。
4. 压力表(BLD)。
5. 破裂盘(华立)。
6. 呼吸器(Millipore 0.22um PTFE)。
7. CIP/SIP喷嘴(德国Neumo喷雾球)。
8. 水进口喷嘴。
9. 温度传感器(JUMO)。
10.酸度计(M.T)。
11.做电极。
12.进料喷嘴。
13.无菌取样阀(Rotech)。
14.底部阀门(德国，Gemu)。
15.双机械密封高性能机械搅拌器(Rotech)。
16.进口/出口的夹克。
B. 管路系统部分
管道系统部分;CIP/SIP流体进水管、阀门、补料装置、输料管道、辅助管道。
管道系统功能部件
1. 空气调节阀(Fersto)
2. 疏水阀(Spiraxsarco)。
3. BPE卫生管道(CSE)。
4. 蒸汽压力调节阀(Spiraxsarco)。
5. GMP阀门(Gemu PTFE+EPDM)。
6. 气动隔膜阀(Gemu PTFE+EPDM)。
7. 质量流量计。
8. 比例阀。
9. 排气过滤器。
10.进气过滤器。
11.蠕动泵。
C. 电气控制系统
电气控制系统由西门子PLC、I/O模块、HMI、气动控制岛、仪表电器、执行机构、性能反馈、报警、电源线、信号传输电路和不锈钢电气控制柜等组成;
