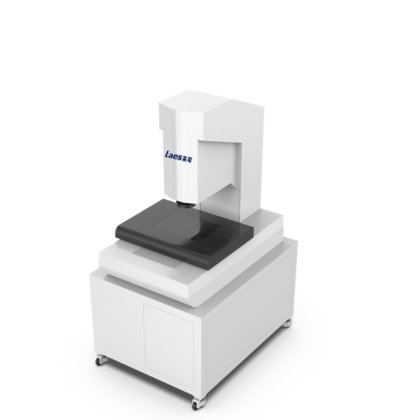

新 自动影像测量机SMC432 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 设备型号
- SMC432
- 测量范围（x/y/z）
- 400*300*200mm
- 机台重量
- 300KG
- 玻璃平台承重
- 30KG
- 测量精度（xy）
- 3+L/200 um （L为长度单位：mm）
- 影像重复精度
- 3um
- 光栅尺
- 1um
- 相机（ccd）
- 海康威视工业数字相机
- 镜头
- 连续变倍镜头（20X~230X）
- 控制系统
- 专用控制器
- 电机
- 伺服电机
- 导轨
- 线性导轨
- 丝杆
- TBI工业丝杆
- 摇杆
- 专用
- 光源
- 表面光：五环八区LED冷光源，底光：LED冷光源
- 电脑
- DELL品牌电脑
- 仪器主体
- 00级济南花岗石材质架构
- 最大运行速度（x/y/z）
- XY：300mm/s Z：100mm/s
- 安全防护
- 各轴配备限位开关，保护机器不能超限位损坏
- 保修期
- 1年
- 仪器电源
- 220V，50-60HZ
- 环境要求
- 温度20±5ºC, 湿度45-75% 周围无高频；无震动；无污染
- 子类别
- 计量仪器
- 产品编号
- 86939504
描述
一、应用领域：
1、适用于以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形、表面形状等。
2、加装激光，探针可以实现三维测量功能。
3、广泛应用于电子组件、五金机件、塑胶模具、矿石珠宝、军工、航空、汽车、光学等需要高精度测量的行业。
二、仪器特点：
1、测量软件系统评定原理及数据处理方法符合ISO标准，运算算法经德国PTF认证;
2、运行程序时提示输入产品编号、型号、编号等信息后方可运行测量，（需输入信息名称可修改）或扫码枪进行扫码测量;
3、软件支持数据MES系统接入，可数据上传;
4、具备二维CAD轮廓和三维造型的自动匹配检测;
5、长度、宽度、高度、点距、线距、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角、面积、轮廓度、平面度等；
6、鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧;
7、SPC分析：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出X-R图，散点图，折线图，柱状图等;
8、自动聚焦功能，快速精准找到测量位置;
9、测量软件操作介面和CCD影像界面均为为在一个界面显示，切换方便，操作灵活
10、软件支持英文、中文等语言切换使用，同一视场内的各种元素能同时测量，所有几何要素的测量和评定;
11、几何元素评价包括：直线度、平面度、翘曲度、对称度、垂直度等
12、软件可灵活、直观、简单的设置和转换测量坐标系，可以在任何位置插入、调用坐标系，测量特征自动换算到当前坐标系下;
三、工作环境
1、电源220V±10%,50-60Hz,具备稳压装置，UPS电源保护断电保护功能
2、隔振光学仪器设计，振幅：<1.2μm
3、温度20±2 ℃，温度变化≦2℃/hr，湿度30～75
四、技术参数
