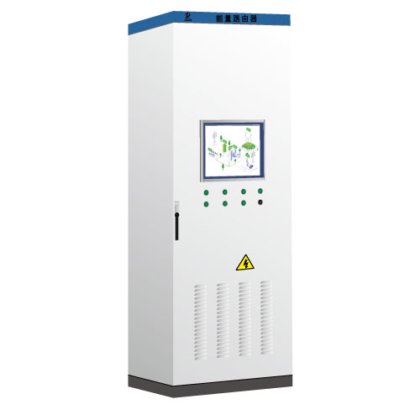

新 直流电能路由器 在 上海市, 中国

实现新能源发电的控制、
并网控制、
微网功率控制、
系统监控、
配电保护等功能，
以局部接入的方式将微网系统接入交流配电系统。核心功能是实现新能源的就地即发即用提高新能源电能的利用率，同时实现后备电源（
EPS
）
功能降低客户投资成本。电能路由器的价值包括降低生产制造成本、
提高系统功率密度、
减少交付现场调试时间、降低现场故障风险。
图
1
电能路由器应用场景
产品特点
光储功率
补偿，降低对市电容量需求
构建用户独立电网，逐步建立用户电网与公用电网对等关系
直流母线内网，技术简单，成本低，结构灵活
市电和光伏供电优先级可设置
电池端口范围宽，
兼容铅酸
电池、
锂电池
交
/
直流负载端口输出范围可调节
直流负载端口输出调节范围宽，可兼容不同类型负载，提高系统效率
智能市电、光伏、储能协调控制算法，电网故障时负载不停电
台区间功率互济，
平衡台区间
负载率
触摸屏显示，设置操作简单
内置本地中央控制系统
（另选）云端能量管理系统，非标配
产品功能
多能互补
并离网智能控制
；
在线
EPS
功能控制；
直流母线稳定控制；
系统功率平衡控制；
系统云能量管理（另选）；
电池充放电时段设置；
与上层管理系统通讯；
智能充放电与电池保护；
电量统计；
数据检测；
负荷供电控制；
人机交互监控；
用户权限管理；
运行数据显示与存储；
故障报警处理；
操作记录查询；
二次开发；
DCnex-PR标准版本为50kW与400kW
5
0kW
版本：每端口
5
0 kW
，
5
个端口
40
0kW
版本：每端口
40
0kW
，
5
个端口
两个交流端口，分别接市电和负载；三个直流端口，分别接入储能、
光伏和负载
，可接受定制
产品参数
型号
DCnex-PR5/50*NK
端口
1：市电台区
一
输入
额定容量（kVA）
50*N
额定电网电压（V）
AC380±7%
额定
电流
（A）
95*N
电网频率（Hz）
50Hz/60Hz±3Hz
总谐波畸变率（
THDi
）
≤5
%（
满载
）
