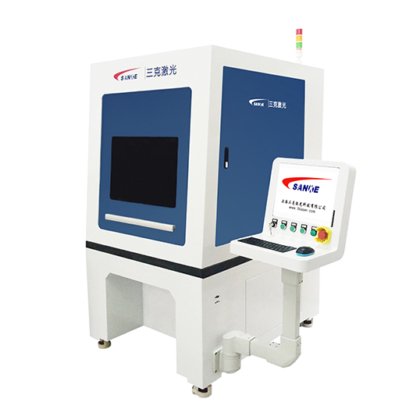

新 CCD同轴定位激光加工系统 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 总项名称
- 分项名称; 品牌; 数量; 备注
- Ccd同轴定位激光加工系统

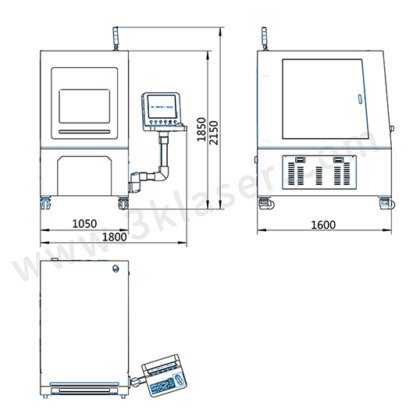

- 结构机架; 三克激光; 1套; 如图
- 激光器
- 进口或国产（选配）; 1套;
- 扫描振镜
- 国产或进口 （选配）; 1套;
- 打标软件及控制卡
- 三克激光; 1套;
- 电脑
- 工业电脑; 1套;
- 显示器
- LED; 1套;
- 项目
- SK-LMC200; SK-LMC300; SK-LMC500
- 激光功率
- 20W; 30W; 50W
- 波长
- 1064nm
- 光栅线性刻度分辨率
- 5μm
- 重复精度
- ±2μm
- 大范围移动拼接缝
- ＜10μm
- X，y工作台行程
- ≤200mm
- 标记范围
- 100*100/150*150/200*200mm可选
- 标记速度
- ≤10000mm/s
- 冷却方式
- 风冷
- 电力要求
- 220V±5%/50Hz/5A
- 整机功耗
- ＜500; ＜600; ＜800
- 子类别
- 激光打标机
- 产品编号
- 86836181
描述
设备简介：
CCD视觉定位激光打标机可以实现大范围矢量图移动拼接，拼接接缝＜0.01毫米。通过相机捕捉定位，可以实现产品任意角度摆放，无需制作工装夹具，无需操作人员手动对位定位，在圆形，微小产品运用较好。
设备特点：
■ 采用全闭环控制方式，直线动态模组分辨率高达0.3µm, 一致性增量±1µm运动精度。
■ 采用进口光栅线性刻度，分辨率达5μm，高精度、高速度。
■ 可实现大范围移动拼接，接缝小于10μm。
■ 高分辨率同轴CCD系统，捕捉工件三个以上不同局部位置，进行图形运算对比自动处理，任意角度摆放自动加工。
■ 无需工装夹具定位，减少圆形、微小产品操作人员的工装对位定位工作。
适用材料：
金属及多种非金属材料，不锈钢、碳钢、铜、铝、金、银、高硬合金、氧化物、电镀、镀膜、陶瓷、工程塑料等。
应用行业：
CCD打标机可用于造币行业的纪念币、纪念章、工艺品加工，也应用到现代工业中的微小工件、航空航天、精密工件等高精度高要求的相关行业。
