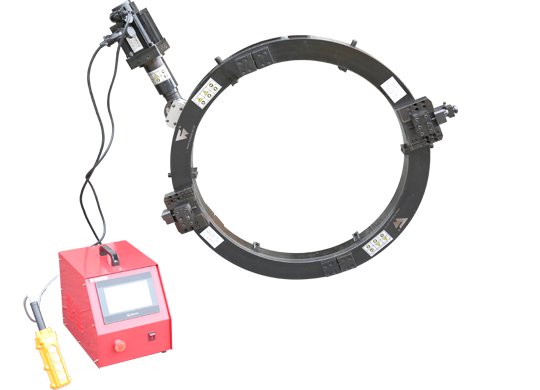

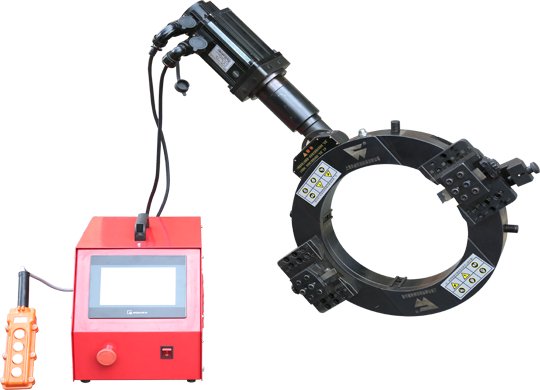

新 ISD系列外卡式电动管道切割/坡口机冷加工 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
我公司生产的ISD/GPX系列管子切割坡口机功能强大，用途广泛，能够切割、坡口、平面法兰加工。对于管子的壁厚有比较宽的选择范围，其主要特性如下：轻而朴实的设计，使的该切割坡口机成为径向净空量极小的理想工具。设计简单以40﹪幅度降低了部件的繁杂性，大大提高了部件的互换性。功能强大，使用 ISD-600型切割坡口机，即能切割600MM口径的管子。预载式可调轴承和加强型的底部轴承座圈结合在一起，最大限度地提高了机器可靠性和操作功能。固定系统能轻松自动的扣住管子。高强度的刀架滑台，使用寿命长，精确度高。紧固部件要求简单，仅需一个规格的扳手即可进行调节。可选择电动和气动驱动。
ISD-150
各部件的名称和作用
1）夹头螺丝：螺丝是平均分布在主机圆环的四周，依次调节该螺丝的距离至到将管子卡住
2）坡口机刀架：标准配置是配两只刀架，一种是安装坡口刀具，另一种是安装切断刀具。
3）涨紧块：涨紧块共有四种，每种四只，要根据坡口管子的直径大小来选择合适的涨紧块才能安装。每种涨紧块都有它相对应的切割管子直径范围。在涨紧块端面上都标有它的使用范围。（详细请查看涨紧块图表）。
4）切断刀具。
5）进刀手柄：当手柄向外拔起时，机器停止自动进刀。反之，当手柄处在最低位时机器开始自动进刀。
6）电机
7）吊环
管材切割坡口加工，生产效率高，速度快，加工表面不变形，无毛刺，特别适用于焊接质量，效率要求较高的场合。大功率伺服电机恒定扭矩输出，适用于各种材料的管道高精度坡口加工。
1）夹头螺丝：螺丝是平均分布在主机圆环的四周，依次调节该螺丝的距离至到将管子卡住
2）坡口机刀架：标准配置是配两只刀架，一种是安装坡口刀具，另一种是安装切断刀具。
3）涨紧块：涨紧块共有四种，每种四只，要根据坡口管子的直径大小来选择合适的涨紧块才能安装。每种涨紧块都有它相对应的切割管子直径范围。在涨紧块端面上都标有它的使用范围。（详细请查看涨紧块图表5）。
4）切断刀具
5）行星减速箱部件
6）电机
7）吊环
8）进刀手柄：当手柄向外拔起时，机器停止自动进刀。反之，当手柄处在最低位时机器开始自动进刀。
9) 伺服电机控制盒
10)手控盒
内坡口装置
技术规格
涨紧块图表
轴向和径向净空量图表
装箱单
将机器小心地从包装箱中取出。首先，检查各部件以确认其完整无缺。下列为应收的标准零部件清单。
