规格参数
描述
GPK
系列坡口机专为钢管的倒角、焊接坡口的切削而设计。其采用气动马达作为动力，内涨式结构，自动定位钢管中心，操作方便。本机可对钢管进行倒角、焊接坡口及法兰平面进行加工。无论管壁厚薄，其加工性能与效率比起传统工艺都有着不可替代的优势。
ISY
series internal expanding pipe cutter is a light cutter. It is designed for beveling of pipes, the diameters of which are
Φ28~Φ360mm
.
I
t adopts AC220V motor and internal expanding structure.
I
t is easy to operate it. This technique is advanced.
T
he machine can do groove cut and face-flange cut.
The
processing
technique
is superior to traditional
technique
.
GPK系列坡口机专为钢管的倒角、焊接坡口的切削而设计。其采用气动马达作为动力，内涨式结构，自动定位钢管中心，操作方便。本机可对钢管进行倒角、焊接坡口及法兰平面进行加工。 无论管壁厚薄，其加工性能与效率比起传统工艺都有着不可替代的优势。

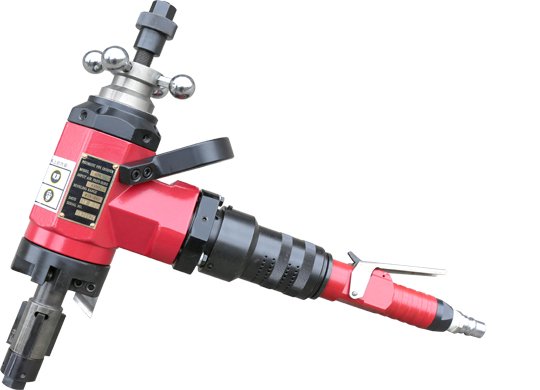

GPK
-28 &
GPK
-80 各部件
1. 拉杆：控制涨紧块伸缩的主要部件
2.锁紧螺母: 转动锁紧螺母，将实现涨紧块的伸缩，让设备与钢管固定
3.花键主轴
4.进给手轮装置:工作时，转动进给手轮将实现进刀或退刀
5.前端手柄
6.主机体
7.刀盘：刀片安装在刀盘上，完成切削过程
8.刀片：切削加工用刀具，用户根据坡口角度要求选择相应的刀片。
9.涨紧块：根据钢管内径选择合适的涨紧块，通过拉杆将设备固定在被加工钢管内壁上
10.涨紧螺帽
11.涨紧螺丝:与紧固螺母一起固定涨紧块的轴向位置
12.行星减速箱
13.气动马达
14.消音器
15.气阀手柄
16.气阀

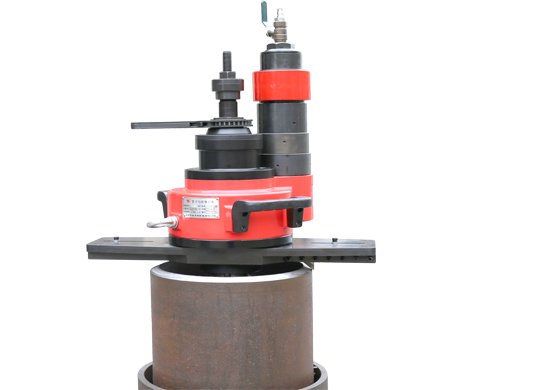

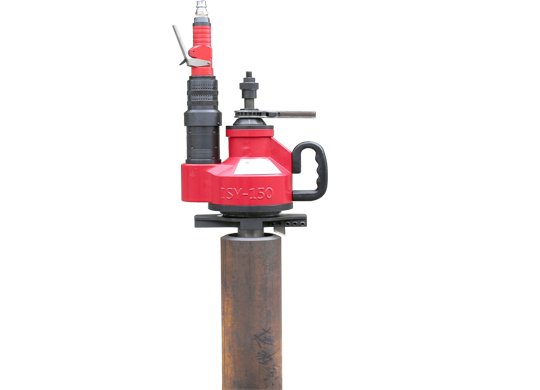

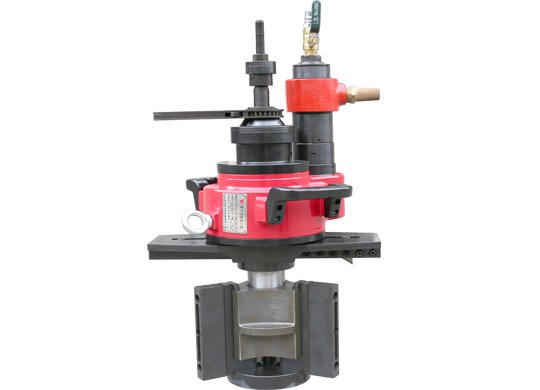

立式
GPK
-150,
GPK
-250,
GPK
-351,
GPK
-630 各部件
1. 拉杆：控制涨紧螺杆伸缩的主要部件
2. 锁紧螺母：转动锁紧螺母，将实现涨紧螺杆的伸
缩，让设备与钢管固
3.
