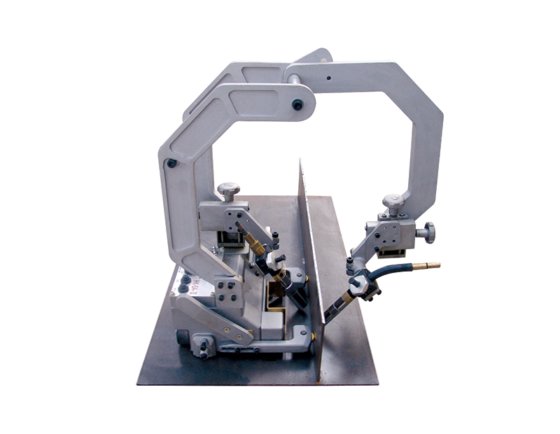

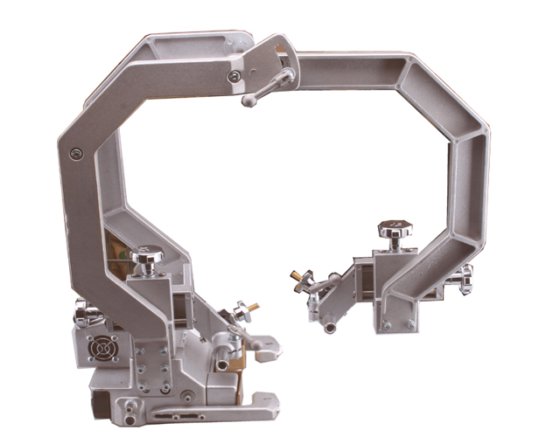

新 HK-6A-II 便携式双面自动焊接小车 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 1.机器重量
- 12.6 Kg
- 2.驱动方法
- 四橡胶轮驱动
- 3.牵引力
- 30 Kg
- 4.焊接速度
- 150～1500 (mm/min)
- 5.跟踪方式
- 导轮型
- 6.导轮高度
- 有三种选择方式
- 7.焊炬调节范围
- 1）水平角：40°～55° 2）上下运动：45 mm 3）前后运动：45 mm
- 8.焊炬
- 弯枪或直枪
- 9.焊炬锁紧装置
- 适用于弯枪或直枪
- 10.未焊接长度
- 前端：127 mm 尾部：127 mm
- 11.限位停止功能
- 前后两端限位器
- 12.外形尺寸(长x宽x高)
- 500 mm x280 mm x520 mm
- 1.主机
- 1台
- 2.控制导线
- 1条
- 3.保险1a
- 1只
- 4.六角扳手（m5、m6）
- 各一把
- 5.操作使用说明书
- 1份
- 6.产品合格证
- 1份
- 子类别
- 两面焊
- 子类别 2
- 焊接小车
- 产品编号
- 86544792
描述
我公司的多功能角焊小车功能强大，用途广泛，能够使不熟练的操作人员以简易的方式顺利地进行角焊（沿底部钢板运行型），其主要特性如下：体积小，重心低，制作轻巧，便于携带。高强磁性磁铁明显增强了仿形操作的可靠性并增大了牵引力，保证操作运行平稳。在增强仿形操作可靠性和自动停止功能的基础上可同时操作多台装置。方向转换开关能够实现右向/左向运行。导向装置是螺钉锁定型，导向轮高度可以按三种方式改变。新的限位开关系统，使限位定位块的高度限制范围大大放宽。上述特性在“焊接有效性”和“由不熟练的操作人员进行操作”方面表现得尤为出色。
各部件介绍
1）焊炬1调整滑块：起弧点可以利用此装置进行上/下、前/后的调整，行程各有45mm。
2）焊炬锁紧装置：当安装焊炬时，必须确保其锁紧。
警告
：安装时应夹紧焊炬的绝缘部位。
◆ 若是夹在焊炬的导电部位，则会导致短路或电击。
3）焊枪
4）导轮及导轮臂：导轮应紧靠立板，有三种位置选择
5）限位停止开关：机器两端都设有限位开关，即焊接停止开关。
警告：不要对自动停止开关施加冲击力。
◆ 当对自动开关施加冲击力时，开关将会破损。当自动停止开关破损，其自动停止功能将消失，而电弧和小车的运行却不会停止。
6）驱动轮
7）操作面板（详见操作面板说明）
8）焊枪2调整滑块
9）金属插座:此插座为外接电缆插座。此电缆负责小车与送丝机的连接及电力供应。（电缆的另一端有两个分支，一个接送丝机，另一个接电源。）
注意：一定要将接地线接地。
◆
接地线之后可以防止因机器短路等造成的其它短路或电击。
10）磁控手柄：磁铁的吸合由此手柄控制，往上为离，往下为合。
注意：如果将小车靠近钢板，小车有可能会自动吸附在钢板上，注意手及衣物不要插入其中。
◆ 当小车脱离钢板后，扳手会自动复位。此时应注意小车的放置，防止手及衣物遭到损害。
技术参数
装箱清单
用户收到包装箱后，请小心取出主机。并对照以下装箱清单核对包装箱中部件是否齐全。以下为标准装箱清单。
