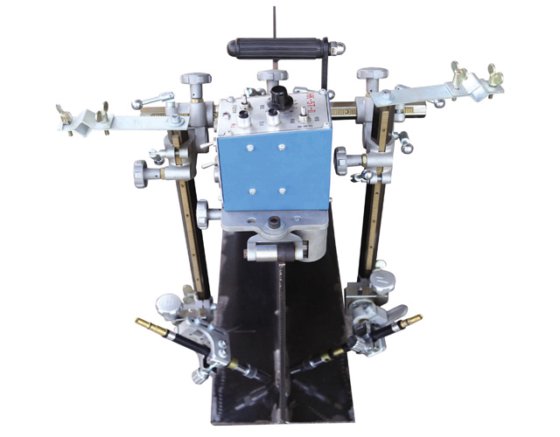

新 HK-5T-W 摆动式T 形板自动焊接小车 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 1.外形尺寸
- 470mm×25mm×305mm
- 2.机器重量
- 7.8 Kg（包括摆动器）
- 3.输入电压
- AC220V 50HZ
- 4.摆动电机
- DC24V
- 5.驱动方式
- 四磁轮驱动
- 6.焊接速度
- 150～900mm/min
- 前后
- 100mm
- 作业角
- ±45°
- 进行角
- 10°
- 偏移距离设置
- 0～±8°
- 摆动速度
- 0～100
- 摆动角度
- ±15°
- 电压（u）
- ① U＝14+0.051 ②300A以下时U=0.041+16±1.50 300A以上时U=0.041+20±2.0
- 喷嘴与工件间的距离（h）
- 200A以下时 H=10～15mm 200～350A时 H＝15～20mm 350～500A时 H＝20～25mm
- 焊丝伸出长度（l）
- 一般取焊丝直径的１０倍左右，即L=10d
- 1.主机
- 1台
- 2.电源线（220v/16m）
- 1根
- 3.保险丝（220v/2a）
- 2只
- 4.内六角扳手
- 1套
- 5.连接转换线（500mm）
- 1根
- 5.说明书，合格证
- 各1份
- 子类别
- 两面焊
- 子类别 2
- 焊接小车
- 产品编号
- 86544780
描述
HK-5T-W摆动式焊接小车是自动装置，一次焊接可以获得较宽的焊缝。摆动速度、摆动角度、中心偏移位置、和左右停留时间均可调整，适合各种不同规格的焊道。非焊接状态下的小车行走速度为最大值（1900mm/min）。
注意：
由于焊接小车向气保焊机是常通信号，且焊接不可避免地留有残端，故设置和焊接时焊机的自保回路开关必须关闭（OFF）。如果设置成开（ON），则焊接小车停止行走，电弧却不会熄灭。
构成说明
1.驱动部分：是驱动小车的装置，由两组磁轮，传动齿轮，驱动电机组成。由于磁滚轮的吸力较大，
能够牢牢吸附于钢板上，保证小车的行走轨迹不会改变。
2.导向轮：小车启动后，由于小车的自身重量全部集中在两导向轮上，导向轮引导着小车沿着钢板
上端面滚动爬行。
3. 电器箱：机器的电器元件安置在电器箱内，同时确保电器元件不受粉尘侵蚀。
4. 控制面板：小车的所有功能都集中在控制面板上，详细内容请阅读后续“控制面板说明”。
5. 焊枪电缆固定夹：固定焊枪电缆的装置，为了方便使用焊枪的设施，设计制作采用可旋式电缆夹。
6. 手提手柄：使用此手柄方便机器的转场与搬运。
7. 升降杆：升降杆连接焊枪夹持器，通过此物件的升降运动，可对焊枪上下高度进行升降调节，保证焊枪与焊缝处于最佳位置。
8. 横移支架座：可对两把焊枪的左右距离进行调节。
9. 移动升降座：调节焊枪的上下距离。
10. 角度微调装置：可对焊枪与焊缝所处的角度进行微调。
11. 工件。
12. 焊枪：直柄或者弯柄，用户自备。
13. 摇摆器总成
主要技术参数
焊接工艺参数
装箱清单
将装置小心地从包装箱中取出。首先，检查各部件以确认其完整。各包装组件中包含下列零部件：
