新 HK-100K 直线焊缝自动焊接小车带磁性导轨 在 上海市, 中国

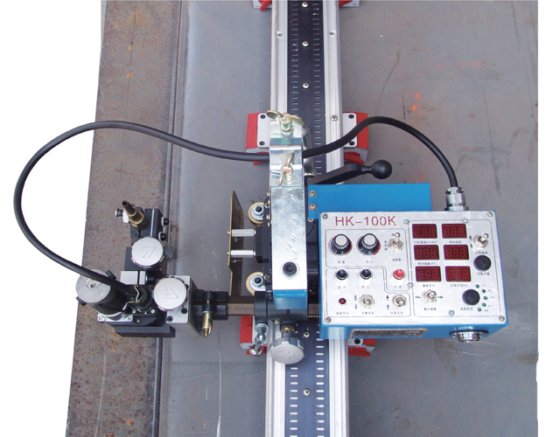

HK-100K由小车本体、控制箱，X-Y滑块，焊枪夹具，导向轮，直线导轨等部件组成。
１）小车主体：也是小车的驱动装置，包括电机，行星减速箱，驱动齿轮、导向轮等。
２）控制箱。可以调节小车的所有动作，详细内容参考后续的“控制面板说明”
３）横移装置：在焊接直条缝（如集装箱）利用此装置调整焊炬位置，避免频繁地移动导轨。
４）焊炬微调滑块。是调节焊枪位置的装置，焊接当中可以进行上下左右的微调。
５）摆动器：焊接过程中各种焊接模式需他来执行。
６）焊枪夹持器。是固定焊枪的装置，维修及调整是方便焊枪的拆卸。焊炬一定要夹紧，注意不要夹在导电部位，则会导致短路或电击。
７）电源插座：此为外接电缆插座，机器的接地线也与此插座相连，
此电缆插座负责小车与送丝机的连接及电力供应。（电缆的另一端有两个分支，一个接送丝机，另一个接电源。）
８）手柄：移动本装置，请握紧此手柄。
９）离合手柄，和拆卸手柄：
１０）钢带导轨。引导小车的行走路线。安装有强力永磁磁铁，让导轨牢固地吸附工件之上，
以适应各种焊接需求，尤其适合于
半径大于
750mm
的圆弧材料的焊接。
１１）磁铁：强力离合式磁铁，要移动导轨时请将所有磁控开关旋至“OFF”。
X-Y滑块：是调节焊枪位置的装置，焊接当中可以将焊枪进行上下左右的微调。
１２）焊枪微调装置：用此装置可准确引导焊枪对准焊接部位。
１３）电缆架：可将架住靠近焊枪部分电缆，减轻摇摆器的负荷。
１４）焊枪：直枪或弯枪，用户选购。
主要技术参数
焊接工艺参数
装箱清单
1. 整机一台
品名：直缝摇摆焊接小车
型号：HK－100K
随机配套工件/附件：
2. 直线导轨（2m）一条
3. 标准电源线 220V/16M一根
4. 保险丝 220V/2A两支
5. 内六角扳手一套
6. 说明书，　　一份
7. 合格证一份
