描述

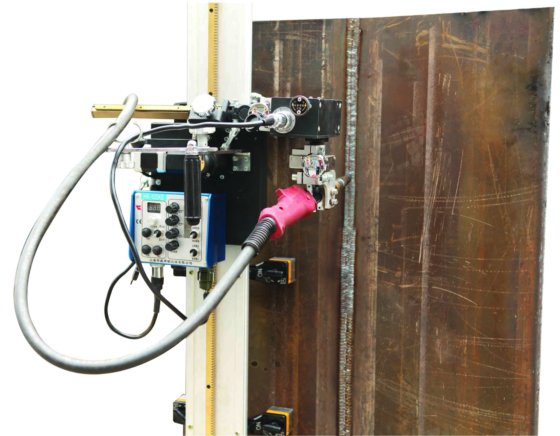

HK-100KE摆动式自动焊接小车是在标准角焊机的基础上，为获得较大的焊缝尺寸并且一次成型而开发出来的带摆动器的焊接小车。它兼有标准角焊机简单轻便的特点，又能进一步提高焊接效率。
构成说明

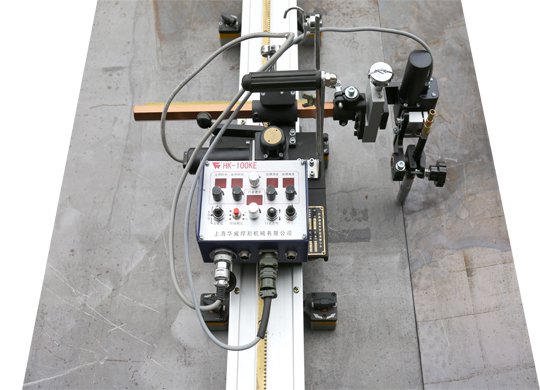

HK-100KE由小车本体、控制箱，X-Y滑块，焊枪夹具，导向轮，直线导轨等部件组成。
1小车主体：也是小车的驱动装置，包括电机，行星减速箱，驱动齿轮、导向轮等。
2控制箱。可以调节小车的所有动作，详细内容参考后续的“控制面板说明”
3横移装置：在焊接直条缝（如集装箱）利用此装置调整焊炬位置，避免频繁地移动导轨。
4焊炬升降滑块。是调节焊枪位置的装置，焊接当中可以进行上下的微调。
5摆动器：焊接过程中各种焊接模式需他来执行。
6焊枪夹持器。是固定焊枪的装置，维修及拆卸焊枪也很方便。焊炬一定要夹紧，注意不要夹在导电部位，否则会导致短路或电击。
7十芯插座：此为摇摆器电缆连接插座，此连接线约为1m长，另一头八芯插头与摇摆器插口相连。
8手柄：移动本装置，请握紧此手柄。
9离合手柄：如果要在轨道上快递移动机器，请按住此手柄让齿轮脱开。
10直线导轨。引导小车的行走路线。安装有强力永磁磁铁，让导轨牢固地吸附工件之上，
磁铁：强力离合式磁铁，要移动导轨时请将所有磁控开关旋至“OFF”。
11焊枪微调装置：用此装置可准确引导焊枪对准焊接部位。
12电缆架：可将架住靠近焊枪部分电缆，减轻摇摆器的负荷。
13焊枪：直枪或弯枪，（非标配用户另购）。
主要技术参数
配置清单
