新 HK-6W直角拼接焊缝摆动式焊接小车 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 1.外形尺寸
- 430×280×290 mm
- 2.机器重量
- 12Kg（包括摆动器）
- 3.输入电压
- AC220V 50HZ
- 4.摆动电机
- DC24V
- 5.驱动方式
- 橡胶轮四轮驱动
- 6.焊接速度
- 150～1900mm/min
- 前后
- 40mm
- 作业角
- ±45°
- 进行角
- 10°
- 偏移距离设置
- 0～±8°
- 摆动速度
- 0～100
- 摆动角度
- ±15°
- 电压（u）
- 1）U＝14+0.051 2）300A以下时U=0.041+16±1.50 3）300A以上时U=0.041+20±2.0
- 喷嘴与工件间的距离（h）
- 200A以下时 H=10～15mm 200～350A时 H＝15～20mm 350～500A时 H＝20～25mm
- 焊丝伸出长度（l）
- 一般取焊丝直径的１０倍左右，即L=10d
- 1.主机
- 1台
- 2.电源线（220v/16m）
- 1根
- 3.保险丝（220v/2a）
- 2只
- 4.内六角扳手
- 1套
- 5.连接转换线（500mm）
- 1根
- 6.说明书，合格证
- 各1份
- 子类别
- 角焊
- 子类别 2
- 焊接小车
- 产品编号
- 86544725
描述
CO2 焊接自动小车广泛用于船舶、桥梁、机车、钢结构、石油化工等行业，适合多种结构的焊接，如：加强筋板、肋板、交叉部位的焊接，箱型梁的焊接，等等。其主要优点有：减少劳动强度，改善作业环境。 提高工作效率，是手工焊的1.5倍。避免人为因素所造成的焊缝质量不良，一般的手工操作的不良率在20％左右，而采用自动焊接小车没有产生焊接不良率, 因此其综合效益，比手工焊提高近200％。自动化程度高，确保焊接质量的稳定性。非熟练的技术工人也能快速掌握。HK-6W摆动式自动焊接小车是在标准角焊机的基础上，为获得较大的焊缝尺寸并且一次成型而开发出来的带摆动器的焊接小车。它兼有标准角焊机简单轻便的特点，又能进一步提高焊接效率。

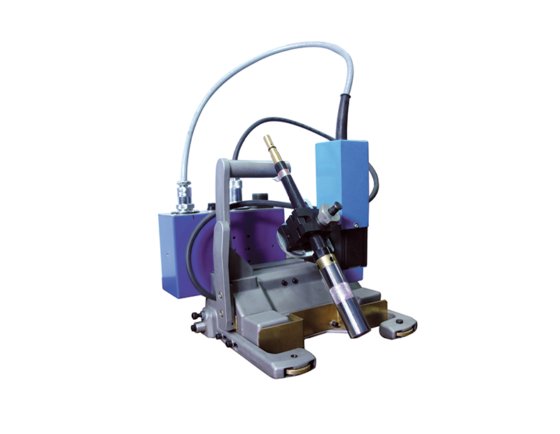

HK-6W由小车本体、X-Y滑块、导向轮、焊枪把手、焊枪摆动器、磁控手柄，控制箱等部件组成。
1） 小车本体部分：是整台机器的骨架，是其它部分的载体。
2）X-Y滑块：是调节焊枪位置的装置，焊接当中可以将焊枪进行上下左右的微调。
3） 导向轮：沿着母材面滚动，引导准确焊接部位的装置。
4） 焊枪：直枪或弯枪，用户选购。
5） 焊枪夹持器：是焊枪的夹持装置，可以方便地进行维修、调整和焊枪的拆卸。
6） 摆动电机电源插座。
7） 行走电机电源插座。
8） 保险。
9） 外接电源插座。
10） 控制箱：可以调节小车的所有动作，详细内容参考“控制面板说明”
11） 驱动部分：是驱动小车的装置，以四个橡胶轮，锥齿轮，链条，链轮组成。
12） 磁控手柄：方便小车的安装和移动，安装有永久磁铁，避免小车脱离焊接线的现象
13） 手提手柄。
14） 焊枪摆动器：带动焊枪进行摆动模式的焊接。
15）感应停止开关：焊接到工件末端时被触动后小车自动停止工作。
主要技术参数
焊接参数
装箱清单
将装置小心地从包装箱中取出。首先，检查各部件以确认其完整。各包装组件中包含下列零部件：
