新 HK-72T 三维立体切割机 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 1.把手：搬运设备时抓住把手。
- 10.隔热板：隔热板保护装置免受火焰加热。
- 2.开关：当开关斜置于箭头方向时，装置开始朝该方向行。
- 11.割炬
- 3.速度调节器：顺时针旋转旋钮装置加速运行。
- 13.割炬升降旋钮：此旋扭调节割炬的竖直位置.
- 4.控制板：开关及速度调节器控制装置操作
- 14.橡胶导轨：有三种导轨：1D――直线AL导轨; 2D――二维橡胶导轨; 3D――三维橡胶导轨，依据钢制零部件形状适当先用。
- 6.离合器分离杆：离合器分离杆斜置于右侧时，离合器分离（off）;而斜置于左侧时，离合器啮合（on）
- 15.割炬滑动旋钮：此旋钮调节割炬的水平位置。
- 8.磁铁：磁铁将导轨固定于钢板上，应用控制杆可使磁铁易于接通和断开。
- 17.阀门
- 1.重量（主体部件）
- 11千克（包括导轨）
- 机体重量
- 4.5千克
- 导轨重量
- 6.5千克
- 2.机体尺寸
- 主机尺寸（L×W×H ）：195X195X140mm
- 3.导轨尺寸
- 1D直线铝导轨（配7块磁铁）L×W×H：1905×195×140mm（另购配件）
- 4.电源
- 交流 220V±10％
- 5.速度控制
- 电位器旋钮控制
- 6.切割速度
- 100～700mm/min
- 7.坡口角度
- 0-45度
- 8.驱动
- 齿轮－齿条驱动方式
- 9.切割厚度
- 5～50mm（标准附件配置下）
- 10.切割角度
- 0～45
- 11.割嘴
- G02（适用于乙炔）或G03（适用于内烷）
- 12.气体
- 氧气、乙炔或液化石油气
- 13.最小曲线半径
- 2000毫米（三维切割导轨）
- 1.主机
- 1台
- 2.3d橡胶导轨（装有5块磁铁）
- 1套（根据合同或技术协议数量）
- 3.割炬总成（含割具、分配阀及胶管）
- 1套
- 4.割炬夹持器总成
- 1套
- 5. 电源电缆（1条×8米）
- 1套
- G03：1#、2#、3#（丙烷）
- 各1只
- 8.割嘴清理器
- 1套
- 9.螺丝刀
- 1把
- 10.保险（2a）
- 2根
- 1d直线铝导轨（单根长度：1800mm，装有7块磁铁）
- 根据合同或技术协议数量
- 子类别
- 火焰切割机
- 子类别 2
- 多维切割机
- 产品编号
- 86544639
描述

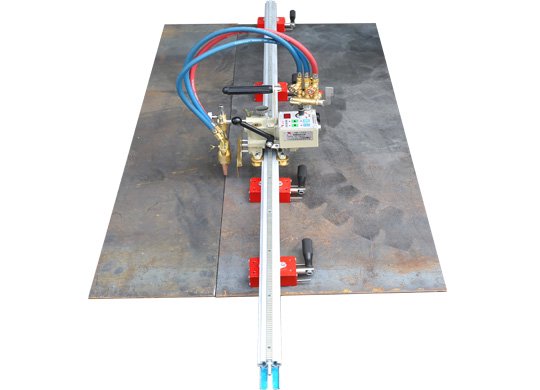

“HK-72T”三维立体切割机采用铝合金材料铸造而成，体积小、质量轻。本机备有角度尺，可精确地转动割炬进行坡口切割操作简单，劳动强度低。本机带有离合系统，松开离合手柄能方便地让机器沿预导轨平滑地移动。硬质橡胶制成的导轨正中心有弹性良好的轨芯，防止了一般橡胶轨出现的切割不均匀的现象，导轨可进行二维或三维弯曲并且安装多组永磁铁，吸附牢靠，装卸方便。主要用于切割各种形状的零件、如型钢、坚板锅炉、造船等曲面钢板。
技术规格
配置零部件清单。
