新 CG1-2 H型钢切割机 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 7.速度控制方法
- 可控硅控制
- 8.电源
- 交流 220V±10％
- 9.切割速度
- 50～750㎜/min
- 10.切割厚度
- 6-60㎜
- 11.坡口角度
- 0～30°（翼板;腹板）
- 12.割嘴 （根据需求任选一种）
- 1）G02(适用于乙炔) 2）G03(适用于丙烷)
- 13.电机
- 1) 腹板电机110V 50HZ 30W 转速 3600转/分钟 2) 翼板电机110V 50HZ 40W 转速 2200转/分钟
- 1.主体部件
- 1台
- 2.标准割炬总成
- 1套
- 3.翼板切割机构
- 1套
- 2）g03：1#、2#、3#（丙烷）
- 各1只
- 5.轨道(包括两只轨道压板)
- 1 根
- 6.进气接头
- 1 套
- 7.电源电缆
- 1套
- 8.m6内六角扳手
- 1套
- 9.m8内六角扳手
- 1套
- 10.十字螺丝刀
- 1只
- 11.通针
- 1把
- 12. 说明书,合格证
- 各1份
- 子类别
- 火焰切割机
- 子类别 2
- H型钢切割机
- 产品编号
- 86544638
描述

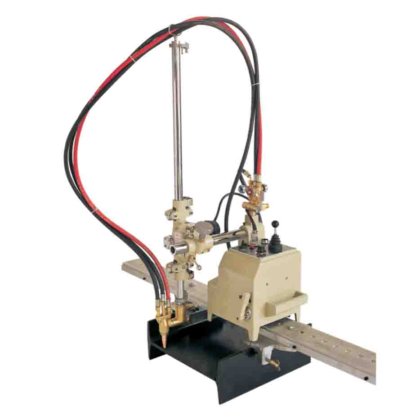

“CG1-2与CG1-2A”型便携式H型钢气体切割机是针对于大型的型钢切割而设计开发。本系列机主要由腹板切割机构、翼板切割机构、控制箱、气体分配器及割炬所组成。外壳主要由铝合金，各部件都由腹板切割机构相连。腹板切割机构内有减速箱，电机和离合装置，腹板切割机构是利用四只滚轮在轨道上运行。翼板切割机构安装在腹板切割机构一侧，四只滑轮支撑移动杆运用齿轮带动齿条上下垂直运动。该机器设计合理，便于检查、维修等特点。本系列机的所有操作都集中到控制面板上来实现。如四路控制开关、快速返回按钮、调速器、电源开关。即便是初学者，也能很快掌握。
1. 割炬 7.快速分配器：火焰只需调整一次， 以后每次
2. 气体胶管：连接在割炬与气体分配器 工作不需要重新调整
之间输送气体。 8.手柄：用于移动机器
3. 横向调节手轮：控制割炬的横向移动 9. 轨道压板：在H型钢上定位机器
4. 轨道 10.离合器手柄：向左扳手柄为关闭（离），
5. 垂直移动杆 向右为开（合）
6. 翼板切割装置的减速电机
技术要求
装箱单
将装置小心地从包装箱中取出后，检查各部件以确认其完整无缺。以下为标准零部件清单,适用于CG1-2与CG1-2A型H型钢切割机。
