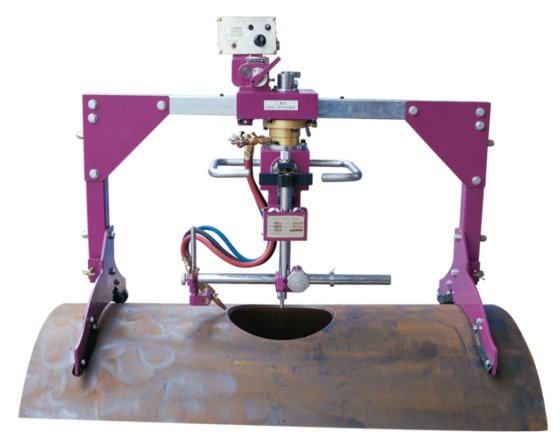

新 HK-600D 自动管孔切割机管道开孔 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 1．控制盒
- 7．支架
- 2．倒顺开关
- 在钢管上定位机器
- 3．二通阀
- 8．调速旋扭
- 调节气体的流量
- 速度标记分10格，分别从0-10逐步加快。
- 4．把手
- 9．离合手柄
- 松开离合器，转动该把手，能快速定位割炬。
- 10．进气接头
- 5．中心锥
- 11．割炬高度旋扭
- 对准在钢管上要切割的圆心，割炬以中心
- 通过该旋纽可设置不同的马鞍高度。
- 锥为圆心运行一圈。
- 12．滑杆
- 6．割炬
- 13．半径齿条的横移手轮。
- 1.重量（主体部件）
- 46.5千克
- 附件
- 3.5千克
- 2.装置尺寸
- 1060（L）×560（W）X820（H）MM(主机)；
- 3.速度控制方法
- 可控硅控制
- 4.电源
- 交流 220V±10％
- 5.切割速度
- 0.12～1.2rpm
- 6.切割厚度
- 5-50㎜
- 7.坡口角度
- 0～45°
- 8.切割钢管直径
- Φ800MM或以上（标准配置），增加附件可切割Φ250以上
- 9.切割有效范围
- : Φ80MM-Φ600MM
- 10．切割直径与管径比率
- 1：2或大于此数
- 11.切割最大矢量高
- 0-96MM
- 12.割嘴
- : G02(适用于乙炔)或G03(适用丙烷)
- 13.电机
- : 110V 68W 6000转/分钟
- 1）主体部件
- 1台
- 2）小直径管子切割附件
- 1套
- G031＃、2＃、3＃（丙烷）
- 各1只
- 4) 进气接头
- 1 套
- 5) 说明书,合格证
- 各1份
- 6) 电源电缆
- 1套
- 7) 十字螺丝刀
- 1只
- 8) 通针
- 1套
- 分类
- 换热器 在 中国
- 子类别
- 火焰切割机
- 子类别 2
- 相贯线切割机
- 产品编号
- 86544632
描述
“HK-600D”便携式管孔气体切割机，此装置主要用于高压容器，热交换器的相交，连接管孔的T形接头的高精度切割。管道相交焊接需要在主管（筒体）开孔切割。该机器是通过割炬自动上升/下降的自锁机构，利用三角学的原理使机械装置能够精确跟踪筒体曲面，来实现割炬运行的轨迹。在设计上已周密的考虑，尽量减轻机器重量，便于携带方便。应用无限旋转气体分配器，使管路不缠绕。该机器也可做普通的平面圆切断或坡口切割。机器是由控制箱，割炬及割炬自动上升/下降的自锁机构，主体机架所组成。各部件都由主体机架相连。通过离合装置，使机器的运行部件脱离电动装置而实现手动旋转割炬，使割炬快速对齐切割起始点。机器的控制箱安装在切割机构顶部，操作简便，易于维修。
技术规格
装箱单
将装置小心地从包装箱中取出。首先，检查各部件以确认其完整无缺。下列为应收的标准零部件清单。
