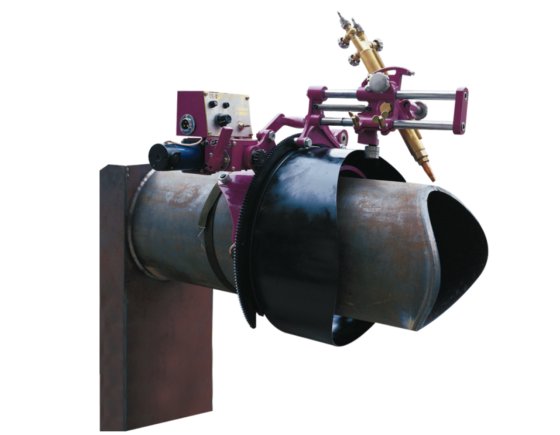

新 HK-203 相贯管端头鱼嘴形切割机 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- Hk-203
- 110mm
- Hk-305
- 110mm
- Hk-500
- 110mm
- 6.速度控制方法
- 可控硅控制
- 7.电源
- 交流 220V±10％
- 8.切割厚度
- 5-50㎜
- 9.坡口角度
- 0～45°
- 10.割嘴
- : G02(适用于乙炔)或G03(适用丙烷)
- 11.电机
- : 110V 68W 10000转/分钟
- 1）主体部件
- 1台
- 2）标准割炬总成
- 1套
- 3）割炬浮动机构
- 1套
- 4）割嘴（g02或g03型＃1，2、3，）
- 各1只
- 5) 保险装置
- 1 套
- 6) 进气接头
- 1 套
- 7) 说明书,合格证
- 各1份
- 8) 电源电缆
- 1套
- 9) 底脚螺栓
- 18套（每套4只）
- 10) 十字螺丝刀
- 1只
- 11) 通针
- 1把
- 12) 手摇柄
- 1把
- 子类别
- 火焰切割机
- 子类别 2
- 相贯线切割机
- 产品编号
- 86544625
描述
HK系列便携式鞍形管端头气体切割机，是针对于管道相交焊接的切割要求而设计开发得。管道相交焊接需要切割鞍形口的形状。该机器是通过鞍形模板，来实现割炬切割的轨迹。模板是根据需要切割鞍形口的形状而制作。也可做普通的管道切断或坡口切割。机器是由控制箱，割炬，主体机座所组成。各部件都由主体机座相连。通过离合装置，使机器的运行部件脱离电动装置而实现手动切割。机器的控制箱安装在切割机构另一侧，操作简便，易于维修。
该机器设计合理，结构独特，有四只对称的底角螺杆支撑机器架在被切钢管上。通过保险装置将机器准确定位，它具有管道切割的对接点精度高和需要切割辅助时间少等特点。
1. 手提手柄
2．电器控制盒：安装有调速旋钮，正/反转开关
3. 电源插座
4．直流电机
5．离合手柄：手柄向左，处于分离状态。此时机器以脱离电动装置，可以通过手摇方式来实现机器的运行也可快速定位割炬。
7.进气软管：进气软管分为氧气软管（接头螺纹为顺螺）和燃气软管（接头螺纹为反螺）。
8.割炬
9.移动体压簧：通过两只压簧的压力，使移动体带着割炬紧靠摸板的边缘行走。
10.鞍形口靠模：根据需要切割形状制作。
技术规格
装箱单
将装置小心地从包装箱中取出。
首先，检查各部件以确认其完整无缺。
下列为应收的标准零部件清单。
