新 Strippit V 在 Wevelgem, 佛兰德斯, 比利时
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 最大冲裁力
- 300 kN; 300 kN
- 最大板材厚度
- 6.35 mm; 6.35 mm
- 冲裁精度
- ± 0.1 mm; ± 0.1 mm
- 重复精度
- ± 0.05 mm; ± 0.05 mm
- 1 mm pitch
- 900 HPM; 900 HPM
- 25.4 mm pitch
- 440 HPM; 440 HPM
- Marking
- 1750 HPM; 1750 HPM
- 进给间隙
- 25 mm; 25 mm
- Nominal worksheet size
- 1250 x 2500 mm; 1524 x 3048 mm
- 全毛刷台面*
- up to 150 kg; up to 150 kg
- 滚珠/毛刷台面
- -; -
- 可编程落料槽
- 450 x 500 mm; 450 x 500 mm
- 工作夹钳
- 3 CNC relocatable part pull out sensor; 3 CNC relocatable part pull out sensor
- 转塔配置
- 48 stations; 48 stations
- 自分度工位
- 4D - Ø 88,9 mm; 4D - Ø 88,9 mm
- Maximum tool capacity*
- 76; 76
- Wheel tool capacity
- x; x
- Tapping tool capacity
- x; x
- Indexable multi-tool capacity
- x; x
- 角度定位精度
- ± 0.05 degrees; ± 0.05 degrees
- 控制器
- Touch-P; Touch-P
- 轴运行速度
- 128 m/min.; 128 m/min.
- Tool change time
- 0.8 sec.; 0.8 sec.
- 平均功率运行消耗约值
- 6.7 kW; 6.7 kW
- 空闲消耗约值
- 0.9 kW; 0.9 kW
- Automatic load/unload (pa)
- x; x
- Compact tower (ct-p)
- x; x
- Flexible automation (fa-p)
- -; -
- Bin sort
- x; x
- Robot pick/sort
- x; x
- Tower automation system (tas)
- -; -
- Warehouse automation system (was)
- -; -
- Extended tool magazine (etm)
- -; -
- Lubrication system
- x; x
- 分类
- 冲床 在 比利时
- 子类别
- 转塔冲床
- 产品编号
- 85091108
描述

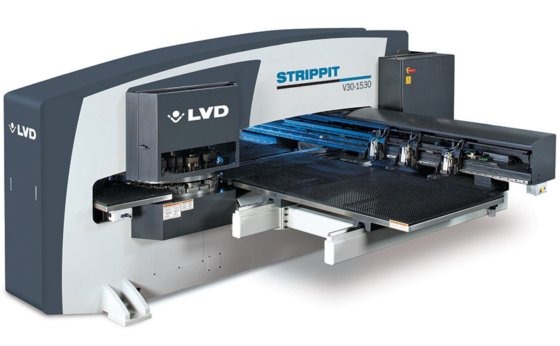

Strippit V
大吨位冲床
Strippit V 适用于 30 吨冲裁力的重型冲裁应用。大型 48 工位转塔提供多种工位组合，并可处理复杂的工件几何形状。
30 吨冲裁力
48 工位转塔可使用多种子模扩展
1250 x 2500 mm 和 1525 x 3050 mm 规格
智能工厂 — 与工业4.0全面联接
主要特征
30 吨冲裁力
30 吨冲裁力可高效处理较厚材料。

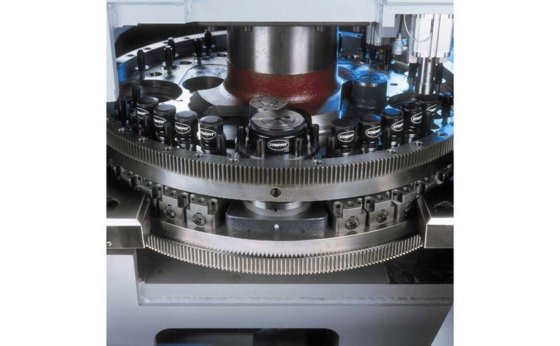

48 工位转塔
大型 48 工位转塔适用于广泛的冲裁应用，包括需要更大模具库存的复杂工件几何形状。转塔具有四个 88.9 mm 自分度工位，并且可以进行扩展使用多子模。
重型桥架
Strippit V 机架采用一体式加工，经过应力消除以提高刚度，可确保冲裁精度和可重复性。

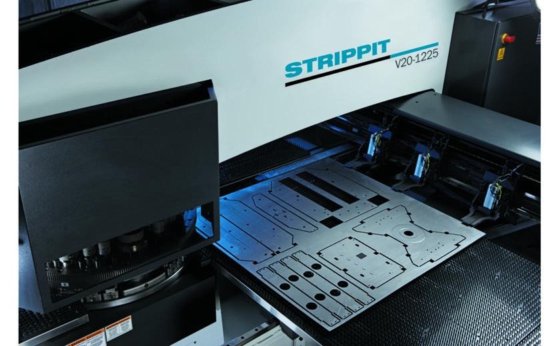

可编程、可重新定位的夹钳
工作夹钳在作业之间和冲裁循环期间自动移动，可以减少设置时间并提高生产率。三个可编程、可重新定位的工作夹钳，可以在冲裁循环期间自动重新定位，以充分利用板材。可编程工作夹钳无需手动调整。
智能行程
智能行程功能可自动确定最佳模具悬停高度，以提供尽可能高的冲裁率。
智能夹钳
根据模具尺寸自动确定工作夹钳的位置，提供尽可能小的冲裁死区，以最大限度地利用板材。
可编程工件落料槽
可编程工件落料槽可将最大 450 x 500 mm 的工件直接从机器工作台下方或可选配的分拣系统中排出。无需手动取出工件，工件直接进入下一步操作。
LVD Touch-P 控制器
LVD Touch-P 控制器的图标驱动触摸屏清晰直观。
CADMAN® 软件套件
全套软件模块打造出完全集成化工艺流程，包括 CADMAN-P 冲压编程软件，CADMAN-SDI 绘图导入工具，CADMAN-JOB 实时数据采集、任务跟踪和 ERP 连接，以及 Touch-i4 平板电脑，用于 KPI 绩效指示以及工件分类和验证。
技术参数
冲裁技术参数
2mm冲程下最大步冲速度*
* 材料厚度 + 尖端槽 +下模穿透量
台面加工能力
*降低进给速度的情况下
转塔
*with Multi-Tool
电力消耗

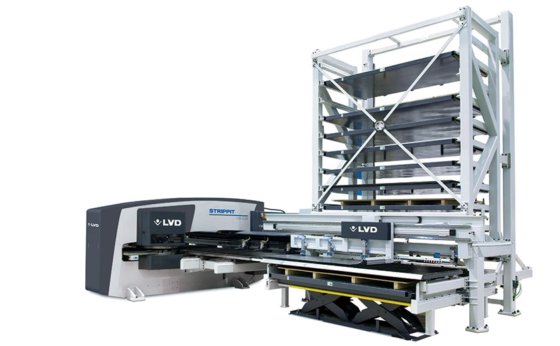

Automation options - MOVit
获取更多 Strippit V 信息
性能增强选项
板刷/滚珠工作台面
板刷/滚珠组合工作台可满足各种承载能力需求。
ABS 自动模具润滑系统
