新 ToolCell 在 Wevelgem, 佛兰德斯, 比利时
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- Toolcell
- ; 135/30; 220/30; 220/40; 220/30 PLUS; 220/40 PLUS
- 折弯力
- kN; 1350; 2200; 2200; 2200; 2200
- 折弯压力
- bar; 290; 285; 285; 285; 285
- 折弯长度
- mm; 3050; 3050; 4000; 3050; 4000
- 立柱间距
- mm; 4000; 4000; 5040; 4000; 5040
- 行程
- mm; 300-400; 300-400; 300-400; 300-400; 300-400
- 滑块至工作台面距离
- mm; 500-600; 500-600; 500-600; 570-670; 570-670
- 台面宽度
- mm; 120; 120; 120; 200; 200
- 台面最大承重
- kN/m; 2000; 2000; 2000; 2500; 2500
- 工作台高度
- mm; 970; 970; 970; 970; 970
- 接近速度*
- mm/sec; 180; 120; 120; 120; 120
- 工作速度**
- mm/sec; 22; 21; 21; 21; 21
- 返回速度
- mm/sec; 200; 200; 200; 200; 200
- 主电机
- kW; 22; 37; 37; 37; 37
- 重量
- kg; 18,500; 24,500; 27,500; 25,000; 28,000
- 油箱
- L; 250; 350; 350; 350; 350
- 子类别
- 标准化折弯机
- 产品编号
- 85091088
描述

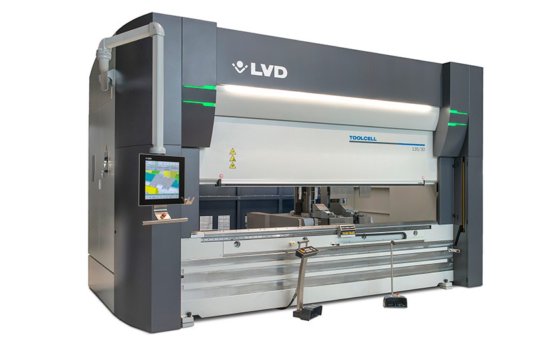

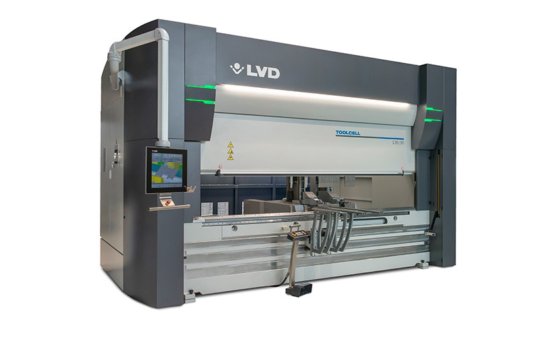

ToolCell
智能自动化换模
ToolCell 是适用于中小批量、大量产品组合和复杂工件的终极折弯解决方案。所有模具都位于机床内，并根据作业需要自动更换，最大限度地缩短了换模时间并提高了产量。折弯能力达 135-220 吨。
先进的 Easy-Form® 激光器角度测量系统
伺服控制液压系统
连接到床身的线性编码器，用于滑块精确定位
智能工厂 — 与工业4.0全面联接
主要特征
自动换模装置
创新的模具夹钳置于机器的后挡料上，当操作员准备下一项作业、选择将板材或将毛坯工件移动到机床上时，ToolCell 会自动切换上模和下模。

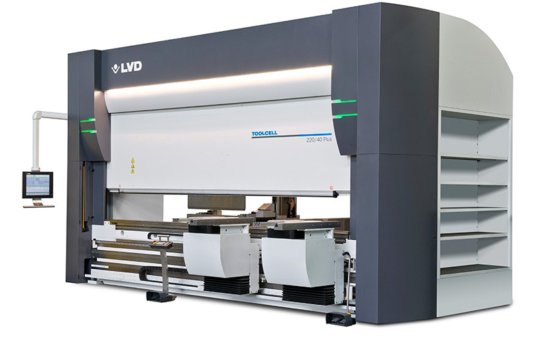

智能模具库
模具库集成在机床内部，不占用旁边的额外空间。不仅节省空间，而且智能配置，提供您应用需要的所有模具。

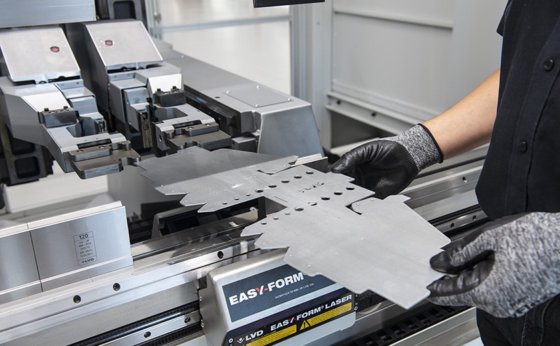

Easy-Form® 激光器角度测量系统
LVD 的 Easy-Form® 激光角度测量系统 (EFL) 确保每次的初始折弯都准确无误。EFL 系统将数字信息实时传输到 CNC 控制单元，后者对其进行处理并立即调整冲头的位置以达到正确角度。折弯过程无中断，不会浪费生产时间。
变频驱动器
变频驱动器可调整电机规格以紧密匹配 ToolCell 的输出要求，从而节省大量能源。
装备齐全
快速模具切换系统、大型模具库、Easy-Form® 激光角度测量系统、变频驱动器、6 轴模块化后挡料等众多卓越的标准功能使 ToolCell 在一众自动换模折弯机中脱颖而出。
6 轴模块化后挡料
后挡料可在 6 轴方向上移动，为平行和非平行工件提供精确的自动测量。
坚固的机架
坚固的框架设计能确保精确度。所有 ToolCell 机型都配置有可以地面安装的一体式焊接框架。
模具范围
ToolCell 折弯机使用 LVD 式下模和 W 式上模。标准 ToolCell 还允许您在两套上模和模具高度之间进行选择：标准模具和加高模具，后者用于折弯具有更高法兰的工件。
CADMAN® 软件套件
全套软件模块打造出完全集成的工艺流程，包括 CADMAN-B 折弯编程软件， CADMAN-SDI 绘图导入工具， CADMAN-JOB 实时数据采集、任务跟踪和 ERP 连接，以及 Touch-i4 平板电脑，用于 KPI 绩效指示以及工件分类和验证。
技术参数
技术参数
* 适用于CE 标准的国家机床选配了安全系统。
** CE 标准的国家，加工速度受限于安全要求。
