新 D-Cell 在 Wevelgem, 佛兰德斯, 比利时
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- D-cell
- 50/20
- 折弯力
- 500 kN
- 滑块行程
- 200 mm
- 台面至滑块开口高度
- 500 mm
- 加工长度
- 2000 mm
- 工作台高度
- 930 mm
- 立柱间距
- 1550 mm
- 喉深 (左侧)
- 200 mm
- 工作台宽度
- 140 mm
- 台面最大承载
- 100 kN/m
- 接近速度 *
- 160 mm/s
- 工作速度**
- 9 mm/s
- 返程速度
- 90 mm/s
- 上模
- W 样式
- 下模
- LVD 样式
- 夹紧方式
- 手动/可选气动
- 机床重量
- 5500 kg
- 设备高度
- 2640 mm
- 设备总深
- 5172 mm
- 设备总宽
- 4610 mm
- 数控系统
- 15" Touch-B
- 后挡料
- X1, R, Z1, Z2
- 主电机功率
- 4 kW
- 油箱容量
- 125 l
- 子类别
- 机器人折弯机
- 产品编号
- 85091087
描述

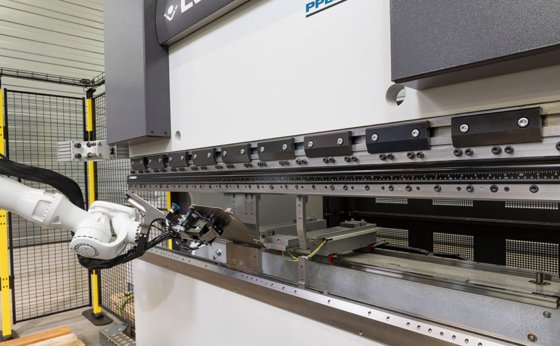

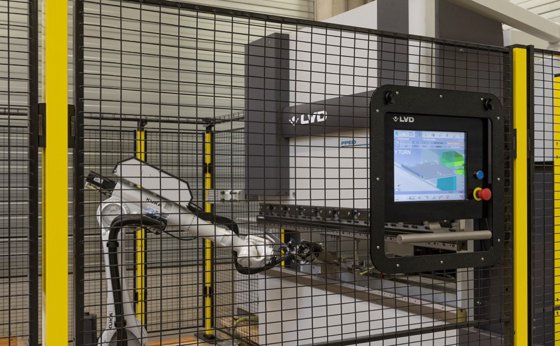

D-Cell
经济型折弯单元
D-Cell是市场上最具成本竞争力的机器人折弯单元之一，可以完美地处理不同批量的一般折弯应用。编程可完全离线完成，无需机器人示教。
折弯机和机器人快速自动编程
折弯力50吨，工作长度2米
采用节省空间的设计，占地面积仅 5 x 5,2 m
工件尺寸从35 x 100 mm至400 x 600 mm
主要特征
具有高度的成本竞争力
D-Cell以合理的价格提供自动化折弯功能，配备PPED折弯机和库卡工业机器人，尽可能地降低每个零件的成本。
坚固耐用的液压折弯机
PPED 50/20液压折弯机具有50吨的折弯力和2000毫米的工作长度。坚固的一体式焊接机架、高质量的液压组件和高精度的线性编码器确保了精确和一致的折弯结果。
独特的编程
CADMAN®软件只需10分钟即可自动生成折弯和机器人程序，另10分钟即可完成第一个工件的设置和生产。任何技能水平的操作人员都可以操作该单元。

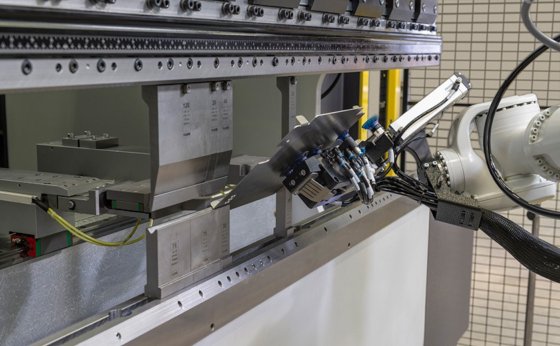

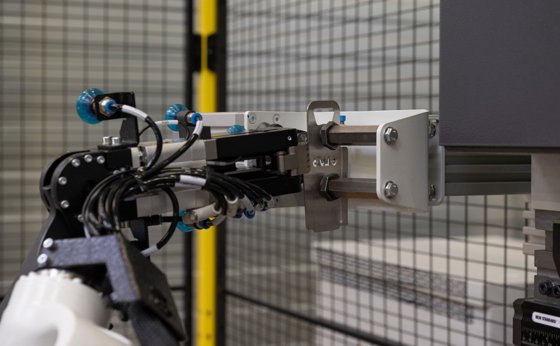

通用夹具
由LVD设计的多功能夹具可以轻松处理不同尺寸的工件，无需调整抓取位置即可完成三面折弯，并可在不同模具站之间轻松移动。
自动或手动操作
D-Cell可灵活选择自动或手动模式操作，因为四轴后挡料的挡指同样适用于机器人折弯和手动折弯。
CADMAN® 软件套件
全套软件模块打造出完全集成化工艺流程，包括 CADMAN-B 折弯编程软件，CADMAN-SIM 机器人软件，CADMAN-SDI 绘图导入工具，CADMAN-JOB 实时数据采集、任务跟踪和 ERP 连接，以及 Touch-i4 平板电脑，用于 KPI 绩效指示以及工件分类和验证。
技术参数
技术参数
*仅适用于 CE标准的国家，前提是机床选配了安全系统。
**CE标准的国家，加工速度需受限于安全要求。
规格如有更改，恕不另行通知。
更多关于 D-Cell 的信息
性能增强选项
额外的送料托盘
可额外选配 2 堆、4 堆或 9 堆送料托盘。
