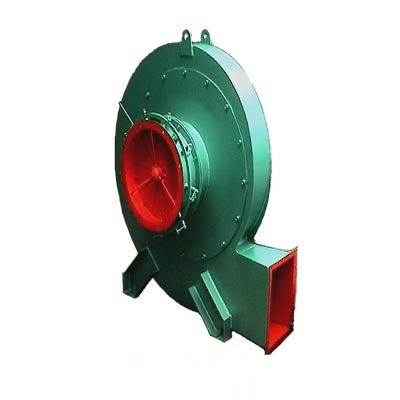

新 Lion King 锅炉风机Y9-27 在 台州市, 浙江省, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
描述
风机产品概述
1.用途
Y9-27低噪声锅炉风机是为适应燃用各种煤质并配有消烟除尘装置的（1、2、4T/H）工业锅炉配套而高等的。凡进气条件相当，性能又相适应者均可选用。但最高温度不得超过250°C，且在引风机前必须加装效率不低于85%的除尘装置，以降低进入风机的烟气含尘量，提高风机寿命。
2.型式
（1）引风机制成单吸入，机号有№5、6.38、9四种。
（2）引风机可制成右旋或左旋两种。从电机一端正视风机，叶轮顺时针旋转者称右旋风机，以“右”表示；反之称左旋风机，以“左”表示。
（3）风机的出口位置以机壳的出风口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°六种角度。如您需要其它角度和机号，请在订货时向我们提出。
3.特点
（1）由于不可能用一个系列，故采用多个专用系列去适应用户不同的需要。
（2）引风机使用范围内的加权平均效率高。
（3）噪声低，在运行工况内确保小于85分贝。
（4）对于不同吨位引风机均同时配备了D式（直联）与C式（皮带）传动两种，其中Y8-24、Y10-21为D或C式传动，Y10-24为C式传动，D式传动的机号稍大，转速低（n=1450r/min)有更佳的耐磨性，C式传动机号稍小，转速稍高（n=1750～2100r/min),但均以最小线速度达到所需压力，以得降噪与耐磨。
（5）采用两相流动的一些分析结果，从流产形式上考虑了耐磨。
（6）说明书的编写，为便于用户选型，同时标明配用吨位与对应风机系列、型号。运转平稳、可靠、叶轮经静、动平衡，并有整体结构和分体结构两种型式，整机平衡，总之，用户可以从该群体中选项到不同要求的各种风机。
4.结构
风机由叶轮、机壳、进风口、传动部、整体托架等部分组成。
（1）叶轮：Y10-21、Y10-24系列叶轮均用16Mn制造。Y8-24为16个长叶片。Y10-21、Y10-24均为12长叶片和平共处短叶片，共24个叶片组成，均为前弯叶片，焊接于弧锥形前盘与平板后盘中间，经静动平衡校正和超盍试验，运转平稳可靠。
（2）机壳：用钢板焊接成蜗形整体，№9风机“左”、“右”旋通用。
（3）进风口：进风口为敛散式整体结构，用螺栓因定于机壳入口一侧。
（4）调节门：调节门是引风机的附件，用以调节风机流量，№5为蝶板形，№6.3～9为花瓣形叶片，轴向安装于进风口前。
