描述
真空泵

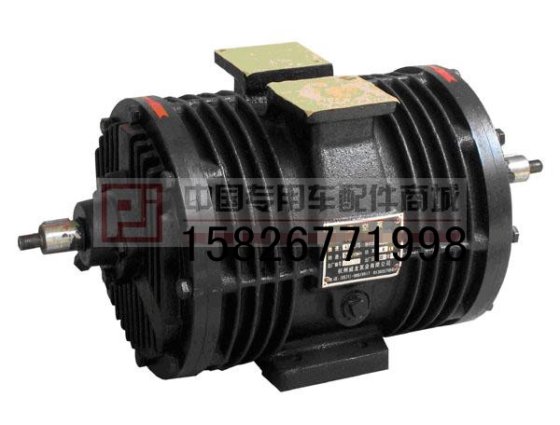

吸污车真空泵
吸粪车真空泵 抽渣车真空泵 专用车真空泵
一、用途及特点
单级多旋片式真空泵是真空吸、排车作业中最核心部件，它把密封罐内的空气抽至一定的真空，使罐内形成负压，粪液，污水，石油等液体通过管道自动流入罐内达到采收运输的目的，是环卫吸粪车，吸污车，石油运输车最佳选择。
二、结构及工作原理
该泵由箱体、缸套、轴、芯套、叶片等组成，真空泵工作时，靠取力器取得动力，通过轴、芯套内的叶片偏心旋转，抽出密封罐内的空气，使至形成负压，利用大气压强与罐内压强之差将液体吸入罐内。
真空泵
配套的附件由
水气分离器，油气分离器，四通阀，单向阀
等组成。真空泵把罐内带有一定湿度的空气抽入水气分离器，在水气分离器中水被分离出来，气体沿着管道经四通阀至达单向阀，进入泵内随叶片旋转与润滑油混合，再从排气口排出，油气混合物经油气分离器分离后，油落于油气分离器下边，气体进入四通阀排出以外。
水气分离器内装有浮球，当罐内液体超过一定高度液体进入水气分离器，水面增高，浮球浮起封闭分离器出口，以防罐内液体充满后进入泵内，（A、C两种任选用一种即可）。防溢阀安装在罐体上面以防止满罐污液进入真空泵内。
单向阀安装在泵吸气口处，内有密封球，确保泵进口只能吸气不能排气，采用水气分离器C，内有单向阀，可取消防单独的单向阀。
四通阀是改变管理内气流方向，吸出罐内的空气，形成真空或给罐内增压，排出罐内的液体。（详见抽气流动原理图）
三、主要技术参数
型号
转速
r/min
抽速率
m3/h
真空度
≥mpa
轴功率
≤kw
安装尺寸
mm
外型尺寸
mm
长×宽×高
联接盘安装尺寸
mm
底面
长×宽
进出气口
长×宽
XD-16
1100
16
-0.08
3
4-M12
90×50
4-M8
58×58
390×210×220
4-Φ9
50×62.5
XD-25A
1000
25
-0.09
5
4-M12
90×64
4-M8
58×58
490×225×235
4-Φ9
50×62.5
XD-40/40A
900
40
-0.09
8
4-M12
120×80
4-M8
70×70
530×260×265
470×260×265
4-Φ9
50×62.5
XD-63/63A
900
63
-0.09
12
4-M12
120×80
4-M8
70×70
530×270×282
