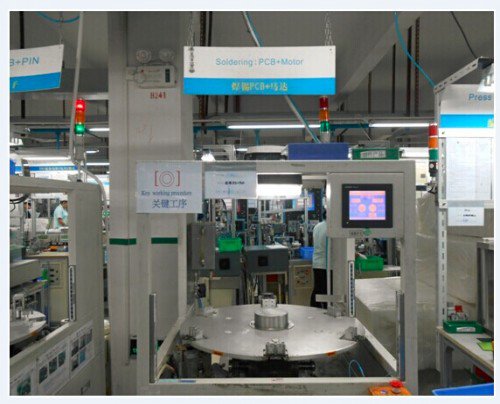

新 CHIPBEST 焊锡非标自动化设备 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
一、
焊锡非标自动化设
备流程（采用圆盘式焊锡）：
二、方案描述：
本方案设计为圆盘式自动化生产设计。其中焊锡段采用异形喷口，一次多点焊接设计，确保产能。每2块PCB板为一组。
第一工位人工治具：人员将PCB及元件装入圆盘上的治具并固定。转入下一工位；
第二工位自动选点涂覆助焊剂：采用程序控制机械手，针对设定的焊锡点进行选点涂覆助焊剂，节省80%以上助焊剂用量；（用海绵直接和焊点位置接触）
第三工位选点自动焊锡：采用程序控制选点焊锡锡炉或PCB板定位、升降、波峰焊锡。完成焊锡PCB板转入下一工位；
第四工位拆除。放料人工将焊接好的产品拆出。
三、方案优势：
1. 人工节省：
整个设备只需 1 个人操作，节约人工，降低生产成本。
2. 保证焊锡品质：
自动化设备自动控制——稳定性高，每个焊点都以最佳的焊锡时间、上锡量等焊锡工艺要需焊接，确保品质。
3. 生产效率：
每 2 块PCB板的 焊锡节拍为15s。预计可达到产能在3600PCS/8H, 450PCS/H 。
4. 自动化作业：
人员作业内容简单、方便、入职可轻松上线作业。
