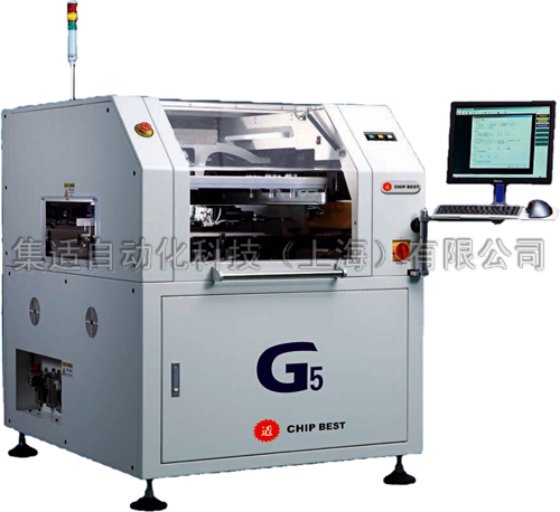

新 CHIPBEST G5全自动锡膏印刷机 在 上海市, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
Machine Dimensions机器尺寸：1105mm*1500mm*1400mm
Machine Weight机器重量：1000Kg
Screen Frames网框尺寸：Min Size：420*500mm—Max Size：737*737mm
PCB Max Size最大尺寸：400*310m
PCB Min Size最小尺寸：50*50mm
PCB Thickness厚度：0.4～6mm
PCB Warpage翘曲量：Max.工业PCB 对角线 1%
Transport Height传输高度：900±40mm
Transport Direction传送方向：Left-Right Right-Left Right-Right Left-Left
Transport Speed运输速度：1500mm/s(Max)，
Support System支撑方式：Magnetic Pin Automatic Up-down table磁性顶针/手动调节顶升平台
Clamping System夹紧方式：Patented over the top clamping，side clamping，vacuum nozzle 独特的顶部压平(可伸缩的上压片)，边夹，真空吸嘴
Print head印刷头：Two independent motorized printhead两个独立的马达驱动印刷头
Squeegee Pressure刮刀压力：0~10Kg(Program Control)
Cleaning System清洗方式：干、湿、真空三种模式
视野区域：6.4*4.8mm
X，Y，θ调整：X，Y：±8mm，θ：±2°
视觉系统：上下同时成像的光路系统/Hitachi模拟相机/几何匹配
整机参数MachineRepeat Position Accuracy重复定位精度：±0.01mm
Printing Accuracy印刷精度：±0.025mm
Cycle Time印刷周期(不包括印刷及清洗时间)：≤7.5S
Product Changeover换线时间：旧程式3mins. 新程式set up 5mins.
Air supply主供气源：4～6kg/cm2
Power supply主供电源：AC:220±10%,50/60HZ 2.5KW
