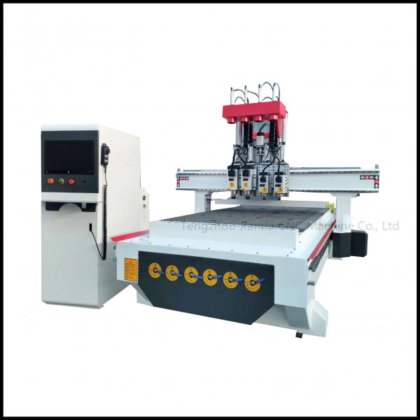

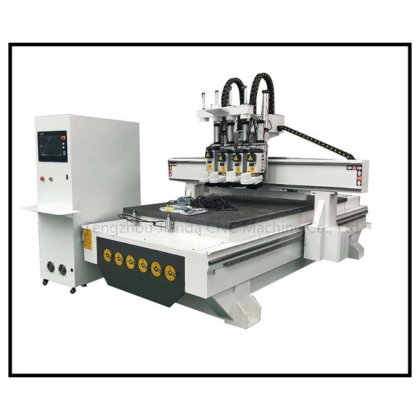

新 TZJD 大型气动换刀雕刻机TZJD-M25BD 在 枣庄市, 山东省, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 型号
- 参数
- 工作面积
- 1300mm*2500mm*300mm
- 平台
- 高强度真空吸附台面
- X,y结构
- 齿条传动
- Z轴结构
- 滚珠丝杠
- 最大空行速度
- 50000mm/min
- 最大雕刻速度
- 30000mm/min
- 加工精度
- ±0.03/300mm
- 重复定位精度
- ±0.03mm
- 最大功率消耗
- 2.0-5.0KW
- 主轴功率
- 3.0LW/4.5kw/6kw/7.5kw/9kw, *2
- 主轴转速
- 0-24000rpm
- 刀具直径
- ф3.175,ф6,ф12.7
- 电压
- AC220V(380V)/50Hz(60Hz)
- 驱动
- 步进电机/伺服电机
- 雕刻指令
- G Code ,HPGL, u00*mmg*, plt

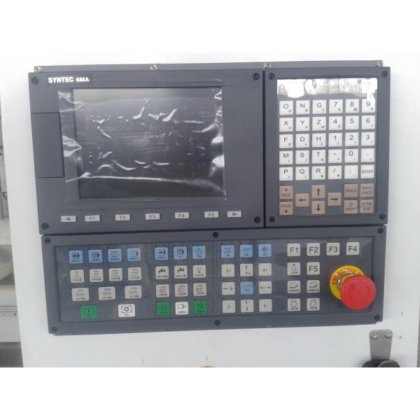

- 运行系统
- Dsp System/主频 100MHz 台湾新代/宝元
- 接口界面
- USB, PCI
- 内存
- 128M(U Disk)
- 软件兼容性
- Type3,Ucancam (option,Artcam Software)
- 运行环境
- Temperature 0℃～45℃
- 标配
- 自动注油系统，吸尘器，真空泵，气缸，空气压缩机，对刀仪，夹具，扳手，限位开关，等等。
- 子类别
- 数控雕刻机
- 子类别 2
- 木工雕刻机
- 产品编号
- 64706850
描述
全部采用伺服电机驱动系统，加工速度更快、加工性能更缜密、加工精度更高；
采用加工中心换刀系统，开料排版软件，使得橱柜门加工更加智能、更加高效；
真空吸附台面，使得橱柜门加工更加便捷、省力；
性能特点
气动多头主要用于对一个产品在加工中的换刀简便而设计生产的，在加工产品时有时需要2把或3把刀具雕镂出不同花样效果，为了减短换刀，对刀的时间，选用气动多头是非常合理的一个多次换刀的工艺文件。在一次对刀开机后全部完成并且可选用一个横头加工的锁孔和槽孔，这样能大大提高精确度及附加时间。
1. 床身采用厚壁方钢焊接，比普通方管更稳固。方形支架，蓝白结构，更美观大方。
2. 采用台湾进口原装直线方型导轨，双排四列滚珠滑块，齿条传动，承载重力大，运行平稳，精度高，寿命长。高精度研磨丝杠传动，下刀精确。
3. 托板式龙门，采用方钢焊接结构，侧板采用厚壁钢性结构，更加稳固，能够有效减少雕刻时的龙门晃动感。
4. 采用大功率风冷主轴，抗高温、超强度、耐严寒、动力大，延长主轴使用寿命。
5. 维宏操作，分辨率高， 操作更简单，设计更具人性化。真正实现断点记忆方式，保证可在意外断刀、断电或者隔天工作情况下继续加工。
6. Y轴采用了双电机驱动，具有高性能、低噪音、平稳性极好的。
7. 软件兼容性好，可兼容type3/Actcam/Castmate/文泰等多种CAD/CAM设计制作软。
8. 本款机型适合两种花型刀的雕刻镂铣，多种花型的加工无需换刀，程序自动执行，易操作。
型号
TZJD-M25
1300mm*2500mm*300mm
X,Y结构
50000mm/min
±0.03/300mm
±0.03mm
2.0-5.0KW
3.0LW/4.5kw/6kw/7.5kw/9kw, *
0-24000rpm
ф3.175,ф6,ф12.7
(380V)
雕刻指令
G Code ,HPGL, u00*mmg*, plt
Dsp System/主频 100MHz
/
128M(U Disk)
Type3,Ucancam (option,Artcam Software)
Temperature: 0℃～45℃
Relative humidity: 30%～75%
Windows98/2000/xp/7/8
自动注油系统，吸尘器，真空泵
