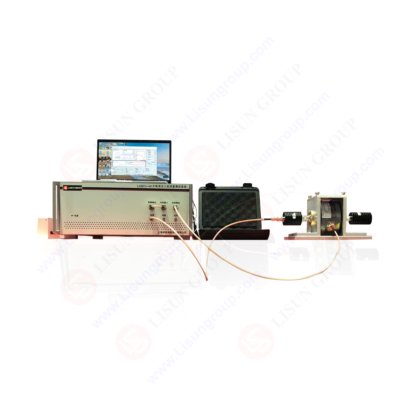

LSBCI-40大电流注入测试系统（BCI，Bulk Current Injection）是LISUN专为汽车电子、轨道交通及工业控制领域设计的电磁抗扰度测试设备，核心功能是模拟电子设备在复杂电磁环境中受到的射频传导干扰。该系统通过向被测设备的电缆束注入规定强度的射频电流，评估设备在射频干扰下的工作稳定性，提前发现因电磁兼容问题导致的功能异常（如信号失真、控制失灵等），为产品通过国际 EMC 认证提供关键测试支撑。
参考标准：
标准号
标准名称
GB/T 33014.4-2016
道路车辆 电气 / 电子部件对窄带辐射电磁能的抗扰性试验方法 第 4 部分：大电流注入
ISO 11452-4:2020
Road vehicles — Component test methods for electrical disturbances from narrowband radiated electromagnetic energy — Part 4: Bulk current injection (BCI)
SAE J1113/4-2020
SAE Standard — Electromagnetic Compatibility Measurement Procedures and Limits for Components and Subsystems — Part 4: Bulk Current Injection (BCI)
系统配置和规格参数：
1、测试主机
测试电流
开环法测试（替代法测试）≤300mA；闭环法测试≤200mA（全自动校准、全自动测试及测试过程中输出功率监测）
输出阻抗
50Ω
电压驻波比
≤1.2
中英文软件
支持Win7，Win8和Win10，Win11
2、信号源（内置）
频率
9kHz~3GHz
输出电平
-60~10dBm
非调制信号
连续波
调制模式
幅度调制频率：0.1Hz~500kHz；调制深度：0~100%
脉冲调制频率：0.1Hz~20kHz；占空比：1~100%
3、功率放大器（内置）
输出频率
100kHz~400MHz（可扩展至1GHz）
最大输出功率
125W（线性功率）
谐波
＜15dBc
4、功率计（内置）
输入频率
9kHz~3GHz
输入功率
-40dBm~+30dBm
5、定向耦合器（主机内置）
