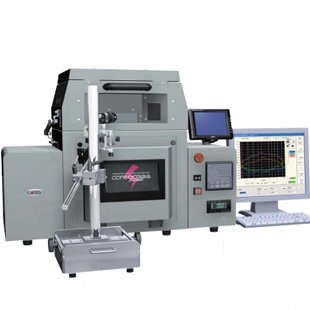

新 CORES Core9032a平面度测定 在 深圳市, 广东省, 中国

平面度测定&回流观察系统Core9032a特点： core9032a具备3D测定功能 够利用3D颜色分别对电路板的翘曲和扭曲直观地进行掌握。采用热风对流加热方式，真实还原回流炉内加热场景。只需输入温度和时间，便可轻松制成加热采用的温度曲线。core9032a能按照温度曲线对被测样品的共面性进行自动测定。摄影机单元能够对加热过程中部件的变化进行实时观察。摄影机单元中附带有HDD记录器，可以对平面度进行测定的同时，对部件的变化进行录像保存。9032a系统能结合拍摄的视频（图像）和测定数据，快速生成产品的加热实验报告书。 平面度测定&回流观察系统Core9032a规格参数： 电源 AC 200V±5%，50/60Hz 单相 消耗电力 约2200VA (主机单元100V 1900VA，控制单元100V 300VA) 驱动轮 2轴(x-y)5相微型步进马达 变位传感器 光源、波长 半导体激光 红色，670mm 分辨率 0.3μm 点径 7μm 供给气体压力 0.6Mpa~0.9Mpa 气体消耗量 230L/min 重量 主机单元：65Kg 控制单元：25kg 变压器单元：约50kg 外形尺寸 主机单元：W760xD380xH540 (mm)不含突起部分 控制单元：W295xD400xH400 (mm)不含突起部分 设置作业台所需面积：W:1800、D:750 变压器单元：W435xD340xH285 (mm)不含突起部 使用周围温度 25℃±3℃ 回流焊观察/平面度测试仪Core9032a测定规格： 测定距离 X轴100mm，Y轴75mm 测定范围 ±1000μm 精度 ±1% of reading ±2μm (利用本公司基准片测定时) 再现性 5μm (利用本公司基准片测定时) 数据获取间隔 (共面) 0.001mm、0.002mm、0.005mm、0.01mm、0.02mm、0.05、1mm，（ 8mm/s选择0.01mm以上，16mm/s时选择0.02mm以上、30mm/s时选择0.05mm※ 数据获取间隔 (3D) 0.01mm以上、0.01mm间隔 (在X轴上，8mm/s时选择0.
