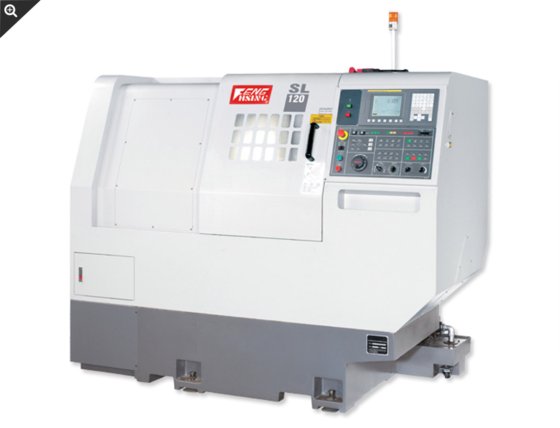

新 SL-120 在 台中市, 台湾
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 加工能力
- 櫛式; 刀塔
- 最大旋徑
- Ø330 (Ø13)
- 床鞍最大旋徑
- Ø136 (Ø5.4); Ø135 (Ø5.3)
- 最大加工直徑x 長度
- Ø135x150 (Ø5.3x5.9); Ø128x130 (Ø5.0x5.1)
- 機台本體
- 床台斜度; 45°
- Z / x軸行程
- 230 / 230 (9.1 x 9.1); 230 / 107 (9.1 x 4.2)
- Z / x軸伺服馬達
- 1.2 / 1.2KW
- Z / x軸快速位移
- 30 / 30 m/min (1.181 / 1.181 ipm)
- 主軸
- 主軸前端軸承孔徑; Ø80 (Ø3.2)
- 主軸通孔直徑
- Ø45 / Ø35 (Ø1.77 / Ø1.38)
- 主軸鼻端
- ASA A2-5
- 主軸錐度
- 1 / 20
- 主軸馬達
- 5.5 / 7.5KW (7.5 / 10HP)
- 主軸轉速
- 標準：6,000 rpm
- 油壓夾頭直徑
- 標準：6”
- 刀塔
- 形式; 櫛式; 刀塔
- 刀塔容量
- 6支; 8支
- 刀具炳規格
- 16 x 16 (5/8 x 5/8)
- 搪孔徑
- Ø25 / 2個 (Ø1/2個); Ø25 / 4個 (Ø1/4個)
- 徑向刀座
- 16 x 16 (5/8 x 5/8) 1個; -
- 軸向刀座
- 2個; -
- 雙刀座
- 1個; -
- 驅動馬達
- 冷卻水馬達; 960W
- 油壓馬達
- 754W (1HP)
- 鐵屑輸送機馬達
- 215W (1/4HP)
- 精度
- 定位精度 (Z/X); ±0.005
- 重覆精度 (z/x)
- ±0.002
- 機器尺寸
- 電源容量; 220 volt / 50 amps
- 主軸中心至床台高度
- 255 (10)
- 主軸中心至地板高度
- 900 (35.4)
- 佔地面積 (長x 寬) (含輸送機)
- 2,125 x 2,140 (1.83.6 x 84.3)
- 包裝尺寸 (長x 寬 x 高)
- 2,380 x 2,280 x 2,030 (93.7 x 89.8 x 79.7)
- 淨重 (含輸送機)
- 2,250 kgs (4,950 lbs)
- 毛重 (含輸送機)
- 2,400 kgs (5,280 lbs)
- 1.發那科oi-mate控制器
- 10.工作完了指示燈(三色)
- 2.主軸轉速：6,000 rpm
- 11.工具箱
- 3.主軸馬達：5.5 / 7.5kw
- 12.軟、硬爪各一組
- 4.6’’油壓夾頭
- 13.斜度套筒 (MT No.1 & MT No.2) X O.D.25
- 5.櫛式刀頭
- 14.鏜刀柄套 (Ø8, Ø10, Ø12, Ø16, Ø20)XO.D.25
- 6.冷卻系統
- 15.操作手冊
- 7.基礎調整螺絲及墊片
- 16.維護手冊
- 8.集中潤滑系統
- 17.電器手冊
- 9.工作燈
- 18.零件清冊
- 1.發那科oi-td控制器
- 7.筒型夾頭
- 2.西門子控制器
- 8.棒材輸送器
- 3.三菱控制器
- 9.棒材輸送機介面
- 4. 6’’油壓夾頭(北川)
- 10.鍊條式輸送機+集屑機
- 5.油壓8支刀塔
- 11.油霧收集器
- 6.工作收集器
- 12.變壓器
- 分类
- 车床 在 台湾
- 产品编号
- 53029476
描述
備註：此規格尺寸僅為提供參考，如有變更恕不另行通知。
