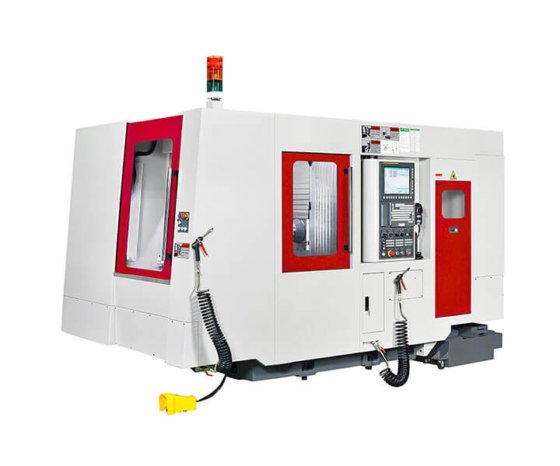

新 LITZ LH-350A 臥式綜合加工中心機 在 台中市, 台湾
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- X / y / z 軸行程
- mm 460 / 460 / 350
- 主軸中心至工作台面
- mm 60 - 520
- 主軸鼻端至工作台中心
- mm 60 - 410
- 工作台面積
- mm 350 x 350
- 最大工件尺寸
- mm Ø 430
- 工作台最大荷重
- kg 250
- 工件最大高度
- mm 350
- 工作台表面配置
- mm 20 - M12
- 工作台最小分割角度
- 0.001 °
- 主軸最高轉速
- RPM 12000
- 主軸最大切削扭矩 ( 標準 )
- N-m 47.7
- 主軸端孔斜度
- 7 / 24 Taper , NO.40
- 主軸軸承內徑
- mm 70
- 主軸傳動方式
- Direct Drive
- 三軸快速位移
- mm / min 48000
- 切削給進
- mm / min 1 - 12000
- 手動給進
- mm / min 1260
- 刀柄型式
- CAT40II
- 刀具儲存容量
- 只 30
- 最大刀具直徑 ( 鄰近無刀具直徑 )
- mm 80 ( 160 )
- 刀具最大長度
- mm 320
- 刀具最大重量
- kg 8
- 選刀方式
- 任意式
- 工作台數
- 只 2
- 工作台交換方式
- 迴轉式
- 自動工作台交換時間
- 秒 10
- Fanuc
- 0i - MD
- 主軸馬達功率
- KW 7.5 / 11
- 主軸馬達扭力
- N.m 17.9 / 47.7
- X / y / z 軸馬達功率
- KW 2.7 / 4.5 / 2.7 / 1.6
- 油壓系統馬達
- KW 1.5
- 切削系統馬達 ( 沖屑 )
- KW 1.5
- 電力需求
- KVA 25
- 油壓系統容量
- L 50
- 潤滑系統容量
- L 2
- 切削系統容量
- L 300
- 機械高度
- mm 2282
- 佔地面積 ( + 排屑機 )
- mm 3530 x 2235 ( 3056 )
- 機械重量
- kg 7000
- 子类别
- 臥式綜合加工中心機
- 产品编号
- 47932009
描述
主軸
主軸轉速 12000 RPM
主軸油冷機
主軸氣幕系統
主軸直結傳動
三軸傳動系統
三軸滾柱線軌
三軸中空冷卻系統
三軸光學尺系統
第四軸光學尺
工作台單元
工作台 1 ˚ 分割
工作台 0.001 ˚ 分割
工作台 M12 固定孔
工作台 T 型槽
冷卻系統
環狀噴水
主軸外吹氣系統
主軸中心出水系統
排屑系統
履帶式排屑系統
蓄屑車
機內螺旋排屑器
機內油水分離系統
機頂沖屑系統
圓盤式油水分離機
安全系統
前門 / 側門安全開關
CE 安全規範
量測系統
刀長量測系統 NC - 4S
工作量測系統 RMP - 60
刀具斷刀檢知 ( 刀庫 )
ATC 與刀庫系統
儲刀刀具數量 30 T
刀具規格 BBT
刀具規格 CAT II
刀具規格 NO.40
電器部分
M30 自動斷線系統
工作燈 ( 照明 )
警示燈
電氣箱冷氣系統
電氣箱熱交換器
控制器
FANUC 31i
FANUC 0iMD
三菱 M720
其他
油霧回收單元
旋轉視窗
自動化
二工作站交換單元
六工作站交換單元
