新 InfiniteFocus G6 在 Raaba, 奥地利
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 测量原理
- 非接触，光学，三维 核心技术: 升级版无限变焦技术 垂直聚焦测量技术 真实三维技术
- 移动体积 (x x y xz)
- 200mm x 200mm x 180mm = 7 200 000mm3
- 移动体积 (r x t)
- 加载高级真实三维旋转台(可选项):电动旋转角度360度/电动倾斜角度达90度
- 物镜名称
- 1900 WD30; 800 WD37; 800 WD17; 400 WD30; 400 WD19; 150 WD11; 80 WD4
- 工作距离
- mm; 30; 37; 17.5; 30; 19; 11; 4.5
- 水平测量范围 (x,y)
- mm; 3.8; 1.6; 1.6; 0.8; 0.8; 0.3; 0.16
- 测量点距离
- µm; 1.77; 0.72; 0.72; 0.36; 0.36; 0.14; 0.07
- 测量噪点
- nm; 80; 40; 15; 20; 5; 2; 1
- 垂直分辨率
- nm; 250; 130; 50; 80; 30; 15; 10
- 最小测量线粗糙度 (ra)
- µm; 未知; 0.7; 0.18; 0.24; 0.12; 0.05; 0.03
- 最小测量线粗糙度 (sa)
- µm; 未知; 0.35; 0.09; 0.12; 0.06; 0.025; 0.015
- 最小测量半径
- µm; 12; 5; 5; 3; 3; 2; 1
- 子类别
- 光学三维测量系统和设备
- 产品编号
- 40229661
描述
光学表面粗糙度测量仪
集验证尺寸精度与表面处理质量测量功能于一体 的光学测量仪

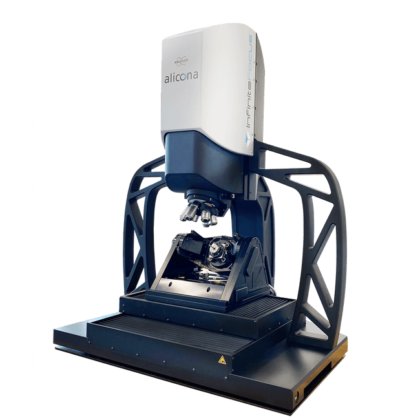

InfiniteFocus G6是一款精确、快速、一体式的光学3D测量仪器，可测量µm到nm范围内的公差。零部件的测量以面积为基础，分辨率高，不受尺寸、材料、几何形状、重量和表面处理的影响。
许多经过验证的新功能将粗糙度测量系统的功能（Ra、Rq、Rz/Sa、Sq、Sz）与三坐标测量机的特性结合起来。
InfiniteFocus G6是制造业的理想选择。强大的
Focus-Variation
技术和对振动不敏感的设计确保了高分辨率和可重复的结果，甚至可以直接在机床旁边使用。
通过
自动化接口
，InfiniteFocus G6还可用于生产中的全自动测量。
阅读更多
R索取产品目录
InfiniteFocus G6的亮点
精确、快速、灵活
精确、快速、灵活
5轴计量学
从3个轴扩展到5个轴，可以测量原本难以或无法进入的几何形状。高精度的倾斜和旋转轴可以测量整个被测物的GD&T和粗糙度参数。
侧面探查侧翼 > 90°
侧面探查侧翼 > 90°
垂直聚焦探测
最新的技术能够在整个表面上对部件进行光学、横向探测。用户可以测量孔和垂直角度＞90°。
自动测量和评估
自动测量和评估
MetMaX
用户已经在部件的CAD模型中指定了测量。数字孪生与虚拟测量模拟相结合，使测量仪器的安全操作成为可能。
使用InfiniteFocus G6还可以做什么？

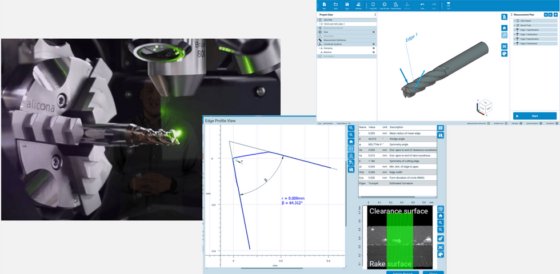

圆形工具的自动对准
将圆形刀具领域的自动化提高到一个新水平。创新的软件功能允许您直接在刀具的 CAD 模型上规划测量位置。夹紧刀具并开始测量后，传感器会识别刀具方向，并自动与 CAD 数据对齐。了解更多信息！
MetMaX：定义"我测量什么？"而不是 "我如何测量？"
这就是操作软件MetMaX的核心思想。由于这种演变，用户不需要任何特定的计量知识就可以用µCMM三坐标测量机进行稳健的测量。MetMaX包含所有关于如何获取和评估三维数据的必要知识。
自动上下料：自动化解决方案
InfiniteFocus可通过机械臂进行扩展，以自动拾取、放置、测量和分类部件。该系统基于预先定义自动化流程的管理员、用于操作和放置部件的协作机器人以及高分辨率光学三维测量技术之间的互动。
关于InfiniteFocus G6光学三维测量系统的10个问题
