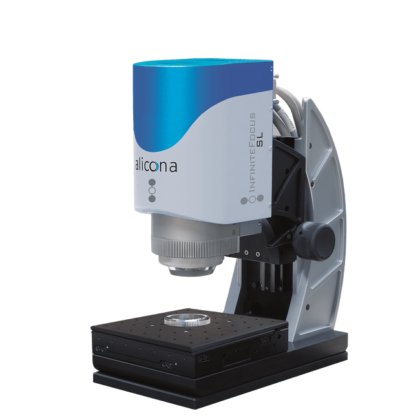

新 InfiniteFocusSL 在 Raaba, 奥地利
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 测量标准
- 非接触，光学，立体三维，基于Focus Variation 自动变焦技术
- 定位量 (x x y x z)
- RL型号物镜，自动: 50 mm x 50 mm x 155 mm (Z: 25 mm 自动, 130 mm 手动) = 387 500 mm³
- 物镜放大倍数
- 10x; 20x; 50x; 2xSX; 4xAX; 10xAX; 20xAX; 50xSX
- 工作距离
- mm; 17.5; 16; 10.1; 34; 30; 33.5; 20; 13
- 横向测量范围 (x,y)
- mm; 2; 1; 0.4; 10; 5; 2; 1; 0.4
- (x x y)
- mm²; 4; 1; 0.16; 100; 25; 4; 1; 0.16
- 垂直分辨率
- nm; 100; 50; 20; 3500; 430; 130; 70; 45
- 高度精度 (1 mm)
- %; 0.1; 0.1; 0.1; 0.1; 0.1; 0.1; 0.1; 0.1
- 最大可测量范围
- mm²; 2500; 2500; 2500; 2500; 2500; 2500; 2500; 2500
- 最小测量表面粗糙度 (ra)
- µm; 0.3; 0.15; 0.08; 未知; n.a.; 0.45; 0.25; 0.15
- 最小测量面粗糙度 (sa)
- µm; 0.15; 0.075; 0.05; 未知; n.a.; 0.25; 0.1; 0.08
- 最小测量半径
- µm; 5; 3; 2; 20; 12; 5; 3; 2
- 分类
- 一般实验室设备
- 子类别
- 光学三维测量系统和设备
- 产品编号
- 40229660
描述
形状和表面处理的三维测量系统
对微结构表面进行高精度、可追踪和可重复的测量

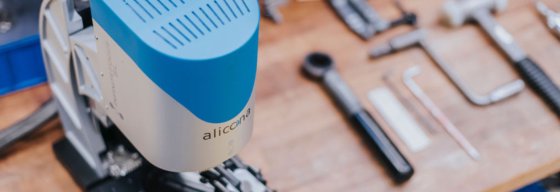

InfiniteFocusSL是一种具有成本效益的光学三维测量系统，可方便、快速、可追踪地测量微结构表面的形状和粗糙度。用户只需用一个系统就能同时测量部件的形状和粗糙度。
此外，还可获得具有高对比度和聚焦深度的彩色图像。长达34毫米的工作距离与50毫米×50毫米的测量范围相结合，使其具有广泛的应用。测量可在几秒钟内完成，而同轴激光器可快速、方便地对焦等功能则进一步提高了可用性。通过自动化接口，InfiniteFocusSL还可应用于生产中的全自动测量。
阅读更多
R索取产品目录
InfiniteFocusSL的亮点
形状和粗糙度在一个系统中
形状和粗糙度在一个系统中
焦点-变化
该技术将光学系统的小焦点深度与垂直扫描相结合，从焦点的变化中提供地形和颜色信息。
完整的形式测量
完整的形式测量
Real3D
用户可以从多个角度测量表面。单一的测量结果会自动合并成一个完整的三维数据集。高精度和经过校准的旋转和倾斜轴确保对整个测量对象进行自动、可重复和可追踪的测量。
精确、快速、灵活
精确、快速、灵活
5轴计量学
从3个轴扩展到5个轴，可以测量原本难以或无法进入的几何形状。高精度的倾斜和旋转轴可以测量整个被测物的GD&T和粗糙度参数。
使用InfiniteFocusSL还可以做什么？
成功的故事：光学计量学和人工智能确保可靠的动力总成技术
为了实施新的激光清洗工艺，汽车供应商Vitesco Technologies正在寻找一种测量设备，以监测系列生产中激光加工的性能和质量。Bruker Alicona三维测量系统除了三维形貌测量外，还提供了一个新的分类软件——基于人工智能，该软件能自动检测出合格和不合格的表面。
测量报告：鱼眼段子
各种类型的连接件在机电元件中的应用数以亿计。高精度和完美的配合是组件长期使用的必要条件。使用InfiniteFocusSL，可以方便快捷地测量所有需要的测量参数。测量结果是可重复的，也是独立于用户的。此外，还可以测量不同表面的各种端子。
成功的故事：用光学三维方法在测量鱼眼端子的几何形状的应用
Frank Uibel是压接技术领域的长期专家，也是IPC的活跃成员，他推荐Bruker Alicona技术作为 "快速、简单和准确的测量工具 "用于压接区的几何验证。
