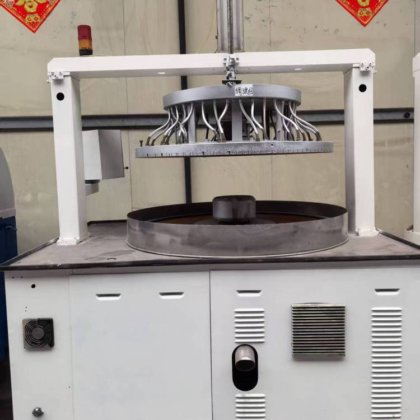

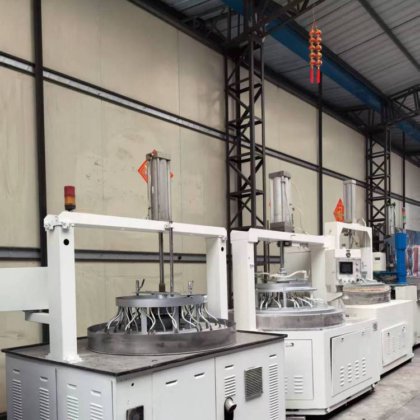

二手 瑞德 13B-5P 在 东莞市, 广东省, 中国
二手
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
一、主要用途
主要用于
硅片，钨钢，
蓝宝石、蓝玻璃、陶瓷片、晶体、半导体及其他硬脆材料的高精度双面研磨/抛光，尤其适用于超薄工件的加工。（销售技术杨经理：18103045976）
二、产品特点
1、压力精密控制：PLC+PT+电气比例阀+低摩擦气缸实现高精度压力闭环控制;
2、上盘减震装置：动静态均适用的减振弹性连接方式;
3、精密传动系统：高精度小齿隙全齿轮传动;
4、下盘支撑：高精度平面流体轴承支撑;
5、销齿传动：内外齿采用销齿传动，延长载体使用寿命，维护便捷;
6、传动系统：三电机同步拖动，上盘、下盘和齿圈、太阳轮(即可正转，也可反转)转速可任意设定，具有配方功能。
三、技术参数
序号
项目
规格参数
1
下盘
尺寸
Φ952mm×Φ388mm×50mm(研磨)
Φ960mm×Φ380mm×50mm(抛光)
转速
3-45 rpm
驱动电机
7.5kW AC380V 50Hz 1440rpm
2
上盘
尺寸
Φ952mm×Φ388mm×50mm(研磨)
Φ960mm×Φ380mm×50mm(抛光)
转速
3-30 rpm
驱动电机
4.0kW AC380V 50Hz 1440rpm
3
游星轮
参数
节距：15.7 Z=64
数量
6个
4
太阳轮
转速
0-20 rpm
驱动电机
1.5kW AC380V 50Hz 1440rpm
5
精度指标
上、下盘平面度
≤0.015mm
下盘端跳
≤0.02mm
6
加工范围
大加工尺寸
Φ280mm
小加工厚度
0.15mm(≤2"片）
整盘承载量
18×6=108片（2" 圆片）
7
水源
纯水或自来水
8
电源
功率
14kW AC380V 50Hz
线缆规格
三相五线刮．3×4mm²+2×2.5mm²
9
气源
压力
压缩空气源0.5-0.6Mpa
接管口径
接口Φ10mm（外径）
10
外形尺寸
长×宽×高：1650mm×1300mm×2500mm
11
重量
约3000Kg
四，双面抛光机研磨机用途和特点
1、本机主要用于光学玻璃、蓝宝石、硅片、陶瓷片、石英晶体、计算机磁盘基片及其它金属、非金属等硬脆材料的双面抛光加工。
2、该设备采用两电机联合拖动方式，上抛光盘、下抛光盘及内齿圈由一个主电机变频调速拖动；太阳轮由一个副电机单独变频调速拖动。
3、该设备采用可编程控制器(PLC)控制。
