简介：
SFG-1000系列3MHz的频率范围以及正弦波、方波、三角波和TTL输出的特性为测试提供高品质保证。

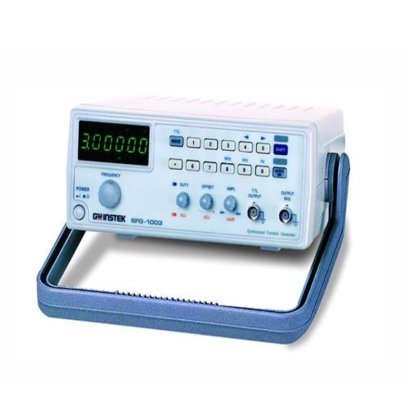

SFG-1000系列是根据DDS（直接数位合成技术）和FPGA芯片设计的具有高精确度和高稳定度输出的函数信号发生器。SFG-1000系列3MHz的频率范围以及正弦波、方波、三角波和TTL输出的特性为测试提供高品质保证。DDS技术为需要精确的信号源测量的使用者提供了合理的价格。
DDS信号发生器逐渐成为主流信号发生器，该技术简明易懂，同时具有稳定的频率和较小的失真。如下显示DDS的基本工作原理：
图1 DDS结构图
DDS结构图如图1所示。一组离散正玄波的数据存放在存储器中。数据读取后发送至ADC中，形成阶梯状正弦波。最后通过低筒滤波器产生纯正的正弦波。
通过累加频率控制字K读取正弦波数据。整个过程如下所述：首先，将频率控制字K加载到累加器中，按照存储器中的地址n选择第K个数据。同时地址n作为相位反馈与K进行累加。重复以上步骤，第2K、第3K，最终构成一个完整的正弦波。时基为系统时钟fs。与传统信号发生器相比，没有正负电流源的切换，从而在正弦波峰值处不会出现尖峰脉冲噪声。此外，频率稳定度也比传统信号发生器要好。
任意波形发生器是DDS信号发生器的衍生产品，在DDS结构中，正弦波信号数据位于存储器中。如果波形信号按预计要求载入存储器就构成任意波形发生器。
产品特点：
▪ DDS技术和FPGA芯片设计

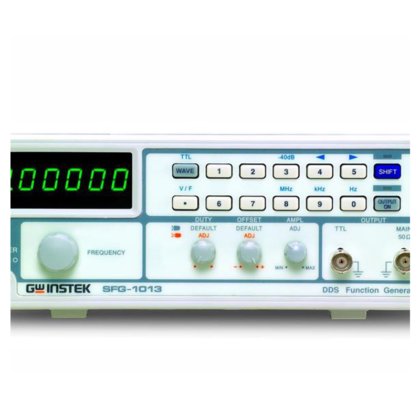

▪ 电压显示（SFG-1013）
