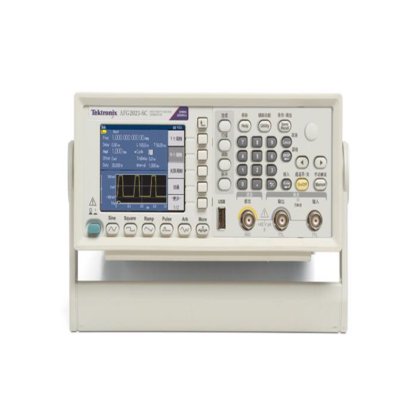

新 AFG2021-SC函数发生器 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 特点
- 说明
- 输出通道
- 1
- 输出波形
- 正弦波,方波,脉冲波,锯齿波,等等(噪声,DC,高斯,指数上升,指数下降,气流表,爆震传感器,ABS传感器,配电器感应,油压传感器,COP点火,初级点火,二级点火,节流阀电位计,注油电压,启动电流,单调AM,单调FM,单AM,单FM,DTMF,语音,脉冲图,ECG,胎心图,阻尼振荡,震动,全波整流,半波整流,Angle CtrlSine)
- 1、正弦波
- 1uHz～20MHz
- 突发模式下的正弦波
- 1uHz～10MHz
- 有效最大频率输出
- 20MHz
- 幅度平坦度 (1vp-p)
- <5MHz：±0.15dB； 5MHz～20MHz：±0.3dB
- 谐波失真 (1vp-p)
- 10Hz～20kHz：<-70dBc；20kHz～1MHz：<-60dBc1MHz～10MHz：<-50dBc；10MHz～20MHz：<-40dBcTHD：<0.2%(10Hz～20kHz, 1Vp-p)
- 杂散信号(1vp-p)
- 10Hz～1MHz：<-60dBc； 1MHz～20MHz：<-50dBc
- 相噪, 典型值
- 20MHz: <-110dBc/Hz@10kHz偏置, 1Vp-p
- 残余时钟噪声
- -63dBm
- 2、方波
- 1uHz～10MHz
- 上升/下降时间
- ≤20ns
- 抖动(rms), 典型值
- <500ps
- 3、锯齿波
- 1uHz～200kHz
- 线性度
- 在10%～90%幅度范围时，≤0.1%的峰值输出
- 对称性
- 0.0%～100.0%
- 4、脉冲波
- 1MHz～10MHz
- 脉宽
- 30.00ns～999.99s
- 分辨率
- 1mV
- 脉冲占空比
- 0.001%～99.999% (适用脉宽占空比限制)
- 边沿跳变时间
- 18ns～0.625×脉冲周期
- 范围
- 范围连续模式：0ps到周期；触发/门突发模式：0ps到周期-[脉宽+0.8×(前沿时间+后延时间)]
- 过冲, 典型值
- <5%
- 抖动(rms),典型值
- <500 ps
- 5、其他波形
- 1uHz～200kHz
- 6、噪声带宽(-3db)
- 20MHz 噪声类型：白高斯
- 7、dc(50ω)
- -5V～+5V
- 8、任意波形
- 1mHz～10MHz
- 突发模式下任意波形
- 1mHz～5MHz
- 有效模拟带宽(-3db)
- 34MHz
- 非易失存储器
- 4个波形
- 存储器：采样率
- 2～16k: 250MS/s
- 垂直分辨率
- 14位
- 抖动(rms)
- 4ns
- 9、幅度, 50ω负荷
- 1mVp-p～10Vp-p
- 幅度, 开路
- 2mVp-p～20Vp-p
- 精度
- ±(1%的| 设置|+5mV + 0.5%的幅度(Vp-p))
- 单位
- Vp-p, Vrms, dBm(仅正弦波)
- 输出阻抗
- 50Ω
- 负荷阻抗设置
- 可以选择：50Ω,1Ω～10.0kΩ,高阻抗(根据选择的负荷阻抗调节显示的幅度)
- 隔离度
- 到接地最大值<42VPeak
- 短路保护
- 信号输出有效防止永久短路及浮动接地
- 外部电压保护
- 使用熔丝适配器013-0345-00，防止信号输出受到外部电压影响
- Dc偏置范围,50ω负荷
- ±(5VPeak- 幅度Vp-p/2)
- Dc 偏置范围,开路
- ±(10VPeak - 幅度Vp-p/2)
- 子类别
- 信号源
- 子类别 2
- 电子仪器
- 子类别 3
- 任意函数发生器
- 产品编号
- 104134183
描述
简介：

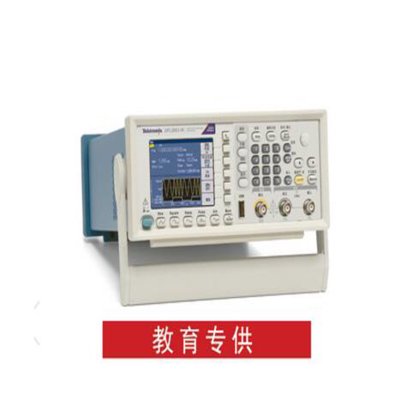

本发生器为教学专用，保修三年，带宽20MHz，14位垂直分辨率和250MS/s采样率，1通道，存储深度4*16K,彩色TFT.正弦波20M。完全满足大学 EE 实验室以及工程师在设计和测试中的基本信号发生需求。
使用一台信号发生器是几乎所有 EE 专业的工程师和大学生都要掌握的一项基本技能。泰克推出专为中国市场设计的 AFG2000-SC 任意函数发生器。提供 20MHz 带宽、14 位垂直分辨率和 250MS/s 采样率。完全满足大学 EE 实验室以及工程师在设计和测试中的基本信号发生需求。最重要的是这种高质量和高性能却有不可思议的极低价格。
产品介绍：
●20MHz正弦波、10MHz方波和脉冲波形，满足最常见的应用需求；
●250MS/s采样率和14位垂直分辨率，可以创建高保真信号创新的用户界面，直接进入常用功能和参数，缩短设置时间和评估时间；
●4*16kS内存及USB存储扩展功能，提供充足的容量，定义复杂波形；
●前面板上USB主控端口，保存/调用任意波形和仪器设置；

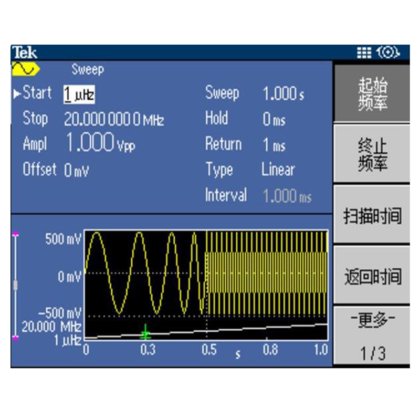

●内置调制模式、噪声发生器模式、突发模式和扫描模式，提高通用性；
●3.5英寸大型彩屏，同时显示图形和数字波形信息；
●内置波形，迅速访问常用信号；

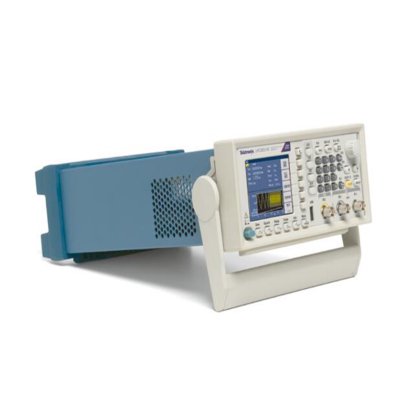

●2U高度，半机架宽度，适合台式应用；
●菜单和联机帮助使用简体中文和英语提供；
●ArbExpress免费软件，波形编辑异常简便
应用范围：
●电子测试和设计； ●传感器仿真； ●教育和培训； ●功能测试。
技术指标：
