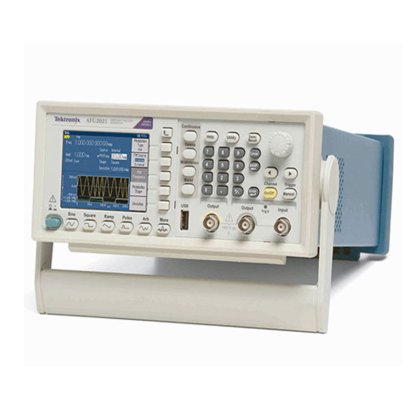

新 AFG2021函数发生器 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 特点
- 说明
- 输出通道
- 1
- 输出波形
- 正弦, 方波, 脉冲, 锯齿波, 噪声, DC, Sin(x)/x, 高斯, Lorentz, 指数上升, 指数衰落, Haversine
- 1、正弦波
- 1uHz～20MHz
- 突发模式下的正弦波
- 1uHz～10MHz
- 有效最大频率输出
- 20MHz
- 幅度平坦度 (1vp-p)
- <5MHz：±0.15dB； 5MHz～20MHz：±0.3dB
- 谐波失真 (1vp-p)
- 10Hz～20kHz：<-70dBc；20kHz～1MHz：<-60dBc1MHz～10MHz：<-50dBc；10MHz～20MHz：<-40dBcTHD：<0.2%(10Hz～20kHz, 1Vp-p)
- 杂散信号(1vp-p)
- 10Hz～1MHz：<-60dBc； 1MHz～20MHz：<-50dBc
- 相噪, 典型值
- 20MHz: <-110dBc/Hz@10kHz偏置, 1Vp-p
- 残余时钟噪声
- -63dBm
- 2、方波
- 1uHz～10MHz
- 上升/下降时间
- ≤20ns
- 抖动(rms), 典型值
- <500ps
- 3、锯齿波
- 1uHz～200kHz
- 线性度
- 在10%～90%幅度范围时，≤0.1%的峰值输出
- 对称性
- 0.0%～100.0%
- 4、脉冲波
- 1MHz～10MHz
- 脉宽
- 30.00ns～999.99s
- 分辨率
- 1mV
- 脉冲占空比
- 0.001%～99.999% (适用脉宽占空比限制)
- 边沿跳变时间
- 18ns～0.625×脉冲周期
- 范围
- 范围连续模式：0ps到周期；触发/门突发模式：0ps到周期-[脉宽+0.8*(前沿时间+后延时间)]
- 过冲, 典型值
- <5%
- 抖动(rms),典型值
- <500 ps
- 5、其他波形
- 1uHz～200kHz
- 6、噪声带宽(-3db)
- 20MHz 噪声类型：白高斯
- 7、dc(50ω)
- -5V～+5V
- 8、任意波形
- 1mHz～10MHz
- 突发模式下任意波形
- 1mHz～5MHz
- 有效模拟带宽(-3db)
- 34MHz
- 非易失存储器
- 4个波形
- 存储器：采样率
- 2～128k: 250MS/s
- 垂直分辨率
- 14位
- 抖动(rms)
- 4ns
- 9、幅度, 50ω负荷
- 10mVp-p～10Vp-p
- 幅度, 开路
- 20mVp-p～20Vp-p
- 精度
- ±(1%的| 设置|+5mV + 0.5%的幅度(Vp-p))
- 单位
- Vp-p, VRMS, dBm(仅正弦波)
- 输出阻抗
- 50Ω
- 负荷阻抗设置
- 可以选择：50Ω,1Ω～10.0kΩ,高阻抗(根据选择的负荷阻抗调节显示的幅度)
- 隔离度
- 到接地最大值<42 VPeak
- 短路保护
- 信号输出有效防止永久短路及浮动接地
- 外部电压保护
- 使用熔丝适配器013-0345-00，防止信号输出受到外部电压影响
- Dc偏置范围,50ω负荷
- ±(5VPeak- 幅度Vp-p/2)
- Dc 偏置范围,开路
- ±(10VPeak - 幅度Vp-p/2)
- 接口（标配）
- USB1.1
- 子类别
- 信号源
- 子类别 2
- 电子仪器
- 子类别 3
- 任意函数发生器
- 产品编号
- 104134165
描述
简介：
本发生器保修三年，带宽20MHz，14位分辨率和250MS/s采样率，1通道，存储深度4*128K,彩色TFT.正弦波20M。
本发生器具有20MHz的带宽，14位分辨率和250MS/s 采样率，可创建简单和复杂波形。最令人印象深刻的特点是其入门级的价格。
特点：
◆20MHz正弦波、10MHz方波和脉冲波，为大多数应用提供经济的解决方案
◆250MS/s采样率和14位垂直分辨率，提供同类最优秀的信号保真度
◆直观的类似AFG3000系列的用户界面，缩短学习周期和客户产品开发周期
◆4*128kS内存和USB 存储器扩展装置，存储用户自定义的任意波形
◆标配USB主控接口/设备接口，选配GPIB和LAN接口，在成本和通用性之间实现最佳平衡
◆多种运行模式和调制模式，覆盖多数客户的作业要求，菜单和联机帮助分为8种语言，含中文
◆2U高度和半机架宽度，适合台式应用和机架安装应用
◆ArbExpress免费软件，编辑和下载用户自定义波形变得异常简便
◆SignalExpress免费软件，把多种泰克台式仪器组合成低成本自动测试解决方案
应用范围：
◆电子测试和设计；◆传感器仿真； ◆教育和培训；◆功能测试； ◆系统集成
技术指标：
