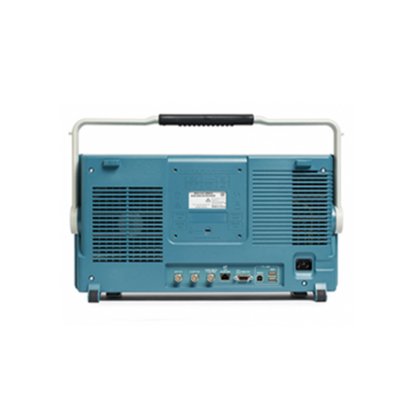

新 MDO4000C系列混合域仪器 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- ● 4条模拟通道 ● 1ghz，500mhz，350mhz和200mhz带宽 ● 带宽可以升级(最高1ghz)
- ● 高达5GS/s采样率 ● 所有通道上20M记录长度 ● ＞340000wfm/s最大波形捕获速率
- ● 频率范围9khz～3ghz或9khz～6ghz
- ● 超宽捕获带宽≥1GHz
- ● 13种预先定义的波形类型 ● 50mhz波形生成
- ● 128k任意波形发生器记录长度 ● 250MS/s任意波形发生器采样率
- ● 16条数字通道 ● 所有通道上20m记录长度
- ● 60.6ps定时分辨率
- ● 4位ac rms、dc和ac+dc rms电压测量
- ● 5位频率测量
- 模拟通道
- 4
- 数字通道
- 16（选配）
- Rf通道
- 1（选配）
- Rf频率范围
- 9kHz～3GHz（选配）；9kHz～6GHz（选配）
- 函数发生器输出
- 1（选配）
- 选件
- 描述
- 数字电压表
- 4位ACrms、DC、AC+DCrms电压测量，免费升级（详情联系海洋仪器）
- 频率计数器
- 5位频率计数器，免费升级（详情联系海洋仪器）
- Mdo4afg
- 任意函数发生器，拥有13种预定义波形，并可生成任意波形
- Mdo4mso
- 16条数字通道；包括P6616数字探头和附件
- Sa3
- 集成频谱分析仪，频率范围9kHz～3GHz
- Sa6
- 集成频谱分析仪，频率范围9kHz～6GHz
- Mdo4sec
- 增强仪器安全，通过密码保护控制打开/关闭所有仪器端口和仪器固件升级功能
- Mdo4sa3t6
- MDO4000C从3GHz升级到6GHz频谱分析仪
- Mdo4bw2t34
- 带宽升级，200MHz至350MHz
- Mdo4bw2t54
- 带宽升级，200MHz至500MHz
- Mdo4bw2t104
- 带宽升级，200MHz至1GHz
- Mdo4bw3t54
- 带宽升级，350MHz至500MHz
- Mdo4bw3t104
- 带宽升级，350MHz至1GHz
- Mdo4bw5t104
- 带宽升级，500MHz至1GHz
- Mdo4bw2t34-sa
- 带宽升级，200MHz至350MHz
- Mdo4bw2t54-sa
- 带宽升级，200MHz至500MHz
- Mdo4bw2t104-sa
- 带宽升级，200MHz至1GHz
- Mdo4bw3t54-sa
- 带宽升级，350MHz至500MHz
- Mdo4bw3t104-sa
- 带宽升级，350MHz至1GHz
- Mdo4bw5t104-sa
- 带宽升级，500MHz至1GHz
- ◆20m点记录长度
- 采集时间更长，同时保持适当分辨率以便放大显示精细的信号细节
- ◆wave inspector®导航
- 使用直观的前面板控件轻松地在长记录中导航。通过搜索功能自动查找并标记事件的每个发生时点
- ◆4条模拟通道，选配16条数字通道和1条rf通道
- 同步分析模拟、数字和RF信号，轻松实现系统级故障排除。可在任何通道触发
- ◆集成逻辑分析仪
- 定时分辨率低至60.6ps，轻松调试设计的数字部分。跟踪系统时基，提高系统洞察力
- ◆串行总线触发和分析
- 同时支持多达三条串行总线自动触发和解码。缩短查找感兴趣事件所需的时间，无需手动解析不同的位
- ◆集成数字电压表和频率计数器
- 免费进行产品注册！快速测量DC电压、AC+DC RMS、AC RMS和频率
- 分类
- 示波器 在 中国
- 子类别
- 电子仪器
- 子类别 2
- 数字混合示波器
- 产品编号
- 104133983
描述
简介：
该系列为六合一混合域分析仪， 内置多达六种仪器。有四种型号可选：MDO4024C、MDO4034C、MDO4054C、MDO4104C，带宽从70MHz~200MHz，带宽200M～1G。
内置多达六种仪器，每种仪器均具备应对严苛挑战的卓越性能。每台 MDO4000C 均提供强大的触发、搜索和分析功能，市场上仅这些示波器同时提供同步模拟、数字和 RF 信号分析功能，是在 IoT 及 EMI 故障排除中建立无线通信的理想选择。
MDO4000C 型号可以全面定制及全面升级。您可以现在或在以后需要时添加各种仪器。我们还新推出全面呵护计划，为您的仪器保驾护航，甚至还涵盖意外损坏保护。
产品特点
◆FastAcq快速波形捕获：波形捕获速率超过340000wfm/s，迅速识别毛刺和其他偶发瞬态信号。通过色彩等级显示帮助理解感兴趣的事件
◆集成频谱分析仪，宽捕获带宽：-65dBc（典型）动态范围及高达6GHz频率范围，精确分析RF信号。高达3.75GHz超宽捕获带宽，方便您同时观察整个频谱
◆集成任意波形/函数发生器：内置使用方便的50MHz函数发生器。示波器与128k点任意波形发生器紧密集成，可轻松捕获、编辑并重播实时信号
◆升级能力：我们为模拟带宽、频谱分析仪、任意波形函数发生器、数字通道（MSO）、串行触发和分析包等提供升级能力，保证设备在未来多年中继续为您服务
性能指标
典型应用
嵌入式设计
在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当前最常见的串行总线和无线技术。
功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供最广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
EMI调试
确定哪些时域信号可能导致不想要的EMI，迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统EMI辐射的影响。
无线调试
在使用蓝牙、802.11 WiFi、ZigBee或某些其他无线技术时，MDO4000C可以查看整个系统，包括模拟信号、数字信号和RF信号，而且在时间上同步，了解其真实特点。在一次捕获中，捕获超宽频段，查看多种无线技术之间的交互，或查看现代标准（如802.11/ad）中的整个宽带频率范围。
教育
管理工作台上的多台仪器可能会非常麻烦。
