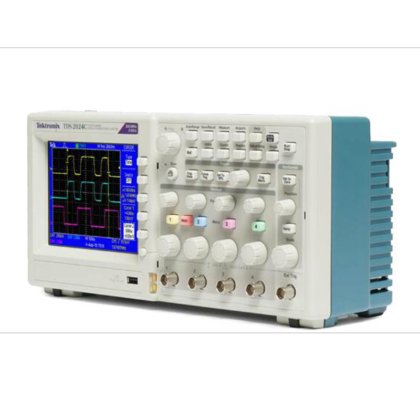

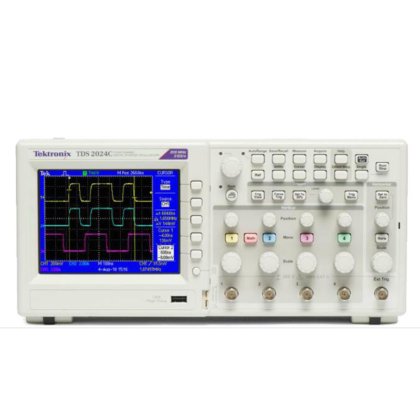

新 TDS2000C系列示波器 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 库存编号
- (2) 2.5 K point reference waveforms
- 外部触发输入
- 所有型号均包括
- 记录长度
- 所有型号所有时基上2.5k 点
- 垂直分辨率
- 8 位
- 垂直灵敏度
- 校准后微调时，所有型号2 mV - 5 V/div
- Dc 垂直精度
- 所有型号上±3%
- 垂直缩放
- 垂直扩展或压缩实时波形或停止的波形
- 最大输入
- 300VRMS CAT II；在超过100kHz 时额定值以20dB/10Hz下降,在3MHz 时为13Vpk-pk AC
- 位置范围
- 2 mV - 200 mV/div +2 V；>200 mV-5 V/div +50 V
- 带宽限制
- 所有型号为20 MHz
- 输入耦合
- 所有型号上AC, DC, GND
- 输入阻抗
- 1 MΩ 并联, 20pF
- 时基精度
- 50 ppm
- 水平缩放
- 水平扩展或折叠活动的波形或停止的波形
- Usb 端口
- 前面板上的USB 主机端口支持USB 闪存驱动器仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机
- Gpib
- 可选
- 参考波形显示
- (2)个2.5 K 点参考波形
- 最大u盘容量
- 64 GB
- 带有u盘时的波形存储波形存储
- 96个以上参考波形/8MB
- 没有u盘时的设置
- 10 个前面板设置
- 带有u盘时的设置
- 4000个以上前面板设置/8MB
- 带有u盘的屏幕图
- 128 个以上屏幕图 (图像数量取决于选择的格式)/8M
- 带有u盘时全部保存
- 12 个以上的全部保存操作/8MB一个全部保存操作会创建3-9个文件(设置,图像,加显示的每个波形一个文件)
- 峰值检测
- 捕获高频随机毛刺。在5μs/div- 50s/div 的所有时基设置上，使用采集硬件捕获最窄12ns(典型值)的毛刺。
- 采样
- 只采样数据
- 平均
- 平均波形, 可以选择: 4, 16, 64, 128。
- 单一顺序
- 使用Single Sequence (单一顺序)按钮，一次捕获一个触发的采集顺序
- 滚动模式
- 在>100 ms/div 的所有采集时基设置上
- 触发模式
- 自动触发, 正常触发, 单一顺序触发
- 边沿(上升沿/下降沿)
- 电平驱动的传统触发。任意通道上正斜率或负斜率。耦合选择: AC,DC,噪声抑制,高频抑制,低频抑制
- 视频
- 触发所有行或各个行,合成视频中的奇数/偶数场或所有场,或广播制式(NTSC,PAL,SECAM)
- 脉宽(或毛刺)
- 触发小于、大于、等于或不等于可以选择的、范围在33ns 到10s 之间的时间极限
- 2 通道型号
- CH1,CH2,Ext,Ext/5,AC线路
- 4 通道型号
- CH1,CH2,CH3,CH4,Ext,Ext/5,AC线路
- 触发视图
- 在按下Trigger View (触发视图)按钮时，显示触发信号
- 触发信号频率读数
- 提供触发源的频率读数
- 类型
- 幅度, 时间
- 测量
- ΔT, 1/ΔT, ΔV
- 自动波形测量
- 周期,频率,+宽度,-宽度,上升时间,下降时间,最大值,最小值,峰到峰值,中间值,周期RMS,光标RMS, 空比,相位,延迟。
- 运算符
- 加, 减, 乘, FFT
- Fft
- 窗口, Hanning, 平顶, 矩形, 2048 个样点
- 来源 2通道型号 4通道型号
- CH1-CH2, CH2-CH1, CH1+CH2, CH1xCH2CH1-CH2,CH2-CH1,CH3-CH4,CH4-CH3,CH1+CH2,CH3+CH4,CH1xCH2,CH3xCH4
- 方波
- 单周期, 多周期, 上升沿或下降沿
- 正弦波
- 单周期, 多周期, FFT 频谱
- 视频(ntsc,pal, secam)
- 场：全部, 奇数或偶数行：所有行或选择行号
- 显示器
- QVGA 有源彩色TFT
- 插补
- Sin(x)/x
- 显示器类型
- 点, 矢量
- 余辉
- Off, 1s, 2s, 5s, 无穷大
- 格式
- YT 和XY
- 温度
- 工作温度：0℃ ～ 50℃非工作温度：- 40℃ ～ 71℃
- 湿度
- 工作湿度和：等于或低于+40℃时80% 相对湿度。非工作湿度：最高+50℃时高达45% 相对湿度。
- 高度
- 工作高度和：最高3000 米
- 电磁兼容能力
- 满足EMC指令2004/108/EC，满足EN61326 Class A 标准；满足澳大利亚EMC 框架。
- 安全
- UL61010-1:2004 CSA,C22.2 No.61010-1:2004,EN61010-1:2001,IEC61010-1: 2001
- 尺寸（l*w*h）
- 仪器外观尺寸:124.2 * 326.3 * 158mm仪器发货时包装尺寸:228.6 * 476.2 * 266.7mm
- 重量
- 仅仪器重量：2kg带有配件重量：2.2kg
- Rm2000b机架安装
- 108 * 482.6 * 177.8mm
- ◆体积小，重量轻
- 深仅124 mm，重仅2 kg。
- 分类
- 示波器 在 中国
- 子类别
- 电子仪器
- 子类别 2
- 数字荧光示波器
- 产品编号
- 104133973
描述
简介：
本系列数字存储示波器，有限终身保修，有七种型号可选：TDS2001C、TDS2002C、TDS2004C、TDS2012C、TDS2014C、TDS2022C、TDS2024C，带宽从50MHz~200MHz，2或4通道可选，高达2GS/s的采样率、存储深度2.5k。
TDS2000C系列数字存储示波器系列设计紧凑，性价比高。 TDS2000C 系列示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助，助您事半功倍。
产品特点：
◆200MHz、100MHz、70MHz 和50MHz带宽；
◆2通道型号和4通道型号；
◆所有通道上高达2GS/s的采样率；
◆所有通道上2.5k点记录长度
◆高级触发，包括脉宽触发和选行视频触发；
◆16种自动测量及FFT分析，简化波形分析；
◆内置波形极限测试；
◆自动化扩展数据记录功能；
◆自动设置和信号自动量程；
◆内置上下文相关帮助；
◆探头检查向导；
◆多语言用户界面；
◆5.7英寸有源TFT彩色显示器；
◆终身保修*5；
◆前面板上的USB 2.0 主机端口，迅速简便地存储数据、打印及连接USB 键盘

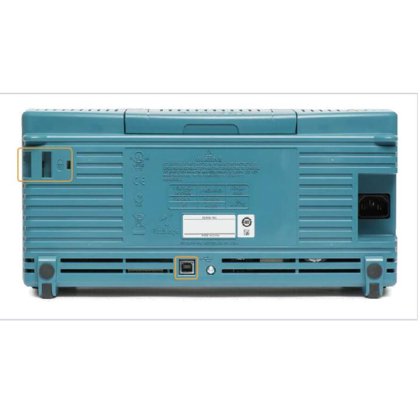

◆后面板上的USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge打印机
◆标配National Instrument公司LabVIEW SignalExpressTMTE限定版和泰克OpenChoice软件，连通工作台；
技术指标：
