简介：
20GHz~30GHz带宽采样示波器用于测量高速信号，九款可选，功能强大，可配置9.5G光输入、TDR/TDT分析、时钟恢复和码型同步发生器。

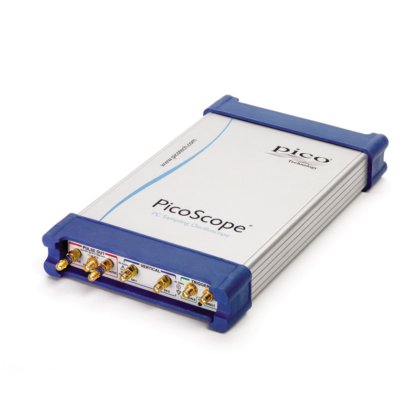

PicoScope9300系列带TDR/TDT和光学型号的30GHz取样示波器，20~30GHz电气、9.5 GHz光学、TDR/TDR、2信道和4信道、紧凑型便携式USB仪器。
PicoScope9300系列采样示波器的带宽高达30GHz，适用于10Gb/s及更高的数字和远程通信应用、高达25GHz的微波应用以及分辨率低至64fs的定时应用。可选的11.3Gb/s时钟恢复、光电转换器或差分、可调校的时域反射计源（60ps/7V）完成了一个功能强大、占地面积小、成本效益高的测量包。
PicoScope9300系列采样示波器
占用空间少，足够小，可以随身携带笔记本电脑进行现场测试，可以将示波器放置在被测设备的旁边，不需要使用远程探头连接到大型台式机。示波器和DUT之间只有一条短而低损耗的同轴电缆。您所需的一切都内置在示波器中，无需担心昂贵的硬件或软件附加组件。
产品特性：
• 高达15TS/s等效采样率，高达32kS记录长度
• 高达15GHz预分频，2.5GHz直接触发和11.3Gb/s时钟恢复
• 16位模数转换（ADC），60dB动态范围，223-2码型锁定
• 光/电信号的波形、眼图、抖动、消光比等测试
• 内置差分、纠偏能力的TDR/TDT步进发生器
• 2或4通道，最高30GHz带宽
• 集成脉冲/时钟/NRZ/RZ信号源
• 线缆/连接器/PCB走线等的特征阻抗、损耗及延时测试
• 高带宽探头PicoConnect900：带宽4GHz-9GHz，支持焊接和点触，具有5：1、10：1、20：1等衰减系数型号，以及AC和DC耦合输入型号。适用于所有支持50Ω输入的仪器，如实时示波器、采样示波器、频谱仪、矢量网络分析仪，协议分析仪等。
典型应用：
• 通信和雷达测试、维护和生产
• 光纤、无线电收发机和激光测试
• 射频RF、微波和千兆数字系统测量
• 高分辨率定时和相位分析
• 数字系统设计和表征
• 眼图分析及模板测试
• 网络接口HDMI1，HDMI2，PCI，SATA，USB2.0，USB3.0
• 半导体特性描述
选型指南：
