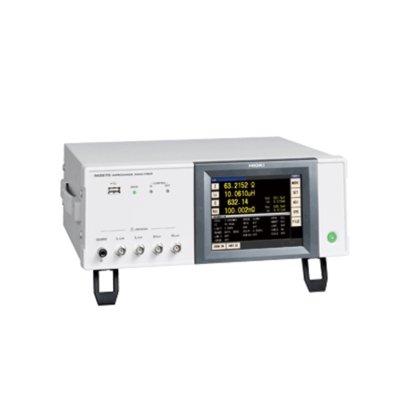

新 IM3570阻抗分析仪 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 测量模式
- LCR（LCR测量），分析仪（扫描测量），连续测量
- 测量参数
- Z、Y、θ、Rs（ESR）、Rp、Rdc（直流电阻）、X、G、B、Cs、Cp、Ls、Lp、D（tanδ）、Q
- 测量量程
- 100mΩ~100MΩ，12档量程（所有参数由Z确定）
- 显示范围
- Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±（0.000000[单位]~9.999999G[单位]，仅Z和Y显示绝对值θ：±（0.000°~999.999°），D：±（0.000000~9.999999）Q：±（0.00~99999.99），△%：±（0.0000%~999.9999%）
- 基本精度
- Z：±0.08%rdg. θ：±0.05°
- 测量频率
- 4Hz~5MHz（10mHz~100Hz步进）
- 测量信号电平
- V模式，CV模式（普通模式）50mV~1Vrms，1mVrms步进（1MHz以下）10mV~1Vrms，1mVrms步进（1.0001MHz以上）CC模式（普通模式）10μA~50mA rms，10μA rms步进（1MHz以下）10μA~10mA rms，10μA rms步进（1.0001MHz以上）
- 输出阻抗
- 普通模式：100Ω，低阻抗高精度模式：10Ω
- 显示
- 彩色TFT5.7英寸，可设置显示ON/OFF
- 测量时间
- 0.5ms（100kHz，FAST，显示OFF，代表值）
- 测量速度
- FAST/MED/SLOW/SLOW2
- 其他功能
- DC偏压测量，比较功能，面板读取和保存，存储功能
- 外部接口
- EXT I/O，RS-232C，GP-IB，USB通讯，U盘，LAN
- 电源
- AC90~264V，50/60Hz，最大150VA
- 体积和重量
- 330W×119H×307Dmm，5.8kg
- 子类别
- 分析仪
- 子类别 2
- 电子仪器
- 子类别 3
- 其它分析仪
- 产品编号
- 104133821
描述
简介：
一台仪器即可实现LCR测量、DCR测量、扫频测量的连续测量和高速测量。测量频率4Hz~5MHz，LCR模式最快1.5ms(1kHz)，0.5ms(100kHz)高速测量。
一台仪器即可实现LCR测量、DCR测量、扫频测量的连续测量和高速测量
IM3570阻抗分析仪为测量频率4Hz~5MHz，测试电平5mV~5V的LCR电桥与阻抗分析仪合二为一的仪器。可以用交流信号测量LCR、直流信号测量电阻(DCR)、测量频率和电平并且都能在连续和变化的情况下进行扫描测量等。因为能够在不同测量条件和测量模式下进行连续和高速的测量，仅用一台IM3570就能取代现在用在生产线上的众多仪器。
产品优势：
1、压电元件的共振特性测量

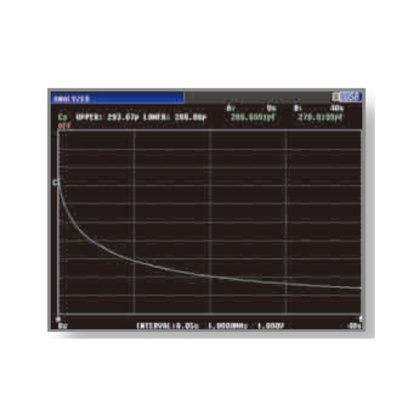

通过扫频测量，来测得频率和阻抗值，根据峰值的比较功能可判断共振状态是否优良。在LCR模式下，可以测量120Hz到1kHz之间的C值变化。可连续进行扫频测量(阻抗分析)和C值测量均可在这1台仪器上实现。
2、功能高分子电容的C-D值和低ESR测量

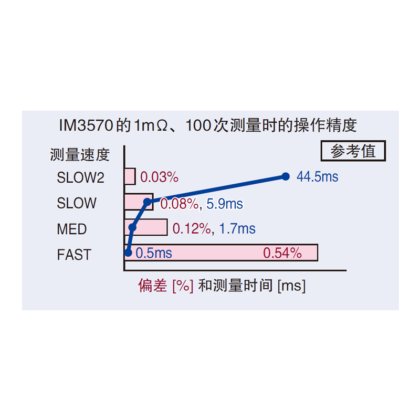

测量低阻抗的时候反复精度提高一位。例如，在测量条件在1mΩ(1V，100kHz)测量速度为MED的时候反复精度(偏差)*0.12%可放心测量。也适用于100kHz的ESR测量。
3、电感(线圈，变压器)的DCR和L-Q值测量
连续测量L、Q值(1kHz，CC1mA)和DCR可以在同一画面上显示数值。对于带磁芯的线圈，由于电感测量值会随测试电
流大小而变化，现在的产品可以用恒流CC的方式解决这个问题。与以往产品相比，低电容测量时的反复精度提高了一位，可以更为稳定的测量DCR了。
产品特点：
●一台仪器即可实现LCR测量、DCR测量、扫频测量的连续测量和高速测量
●LCR模式最快1.5ms(1kHz)，0.5ms(100kHz)高速测量
●基本精度±0.08%高精度测量
●最适用于压电端子的共振特性检查，功能性高分子电容的D-D和低ESR测量，电感(线圈、变压器)的DCR和L-Q测量等
●使用分析模式能够进行扫频测量，电平扫描测量，定时测量
