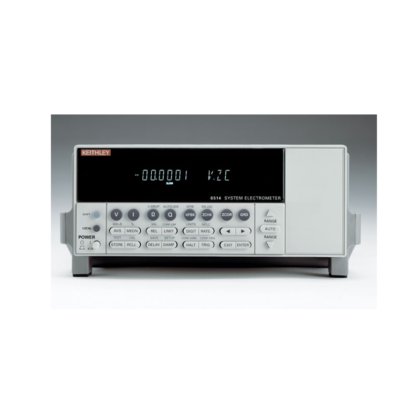

新 6514高阻计/电压表/静电计 在 北京市, 北京, 中国

简介：
最灵敏的电流和电荷测量仪器，实现精确的高阻抗和低电流测量。5½位显示，提供100aA灵敏度，输入阻抗>200TΩ的电压测量，以及低至10fC的电荷测量。
产品简介：
6514静电计适合快速和准确的低电流、高源内阻电压、电荷及高阻的测量。对于不需要使用电压源的场合，它在合适的价格下提供卓越的测量性能。6514的价格相当于一台高档数字表，但是它比数字表提供了更高的电流灵敏度和更低的输入端压降（低至20μV）。内置恒定电流源简化了电阻测量，2V模拟输出与前置放大器输出可以用于波形记录仪记录数据。
6514设计用于快速、灵敏的测量，其低廉的价格使它可以适合于各种低电流测量场合，如测试开关、继电器与其它部件中的阻抗与泄露电流。内置式IEEE-488、RS-232与数字式I/O接口使它可以很容易地配置为全自动、高速系统，用于低电平测试。6514可提供高达每秒1200个读数的快速测量。它在2nA信号上提供10fA的分辨率，达到最终值的10%内的建立时间仅为15ms。
