简介：
本系列仪器的主要参数为带宽从10MHz~20GHz，动态范围最低-60 dBm，最高+20 dBm；不确定度低达2.6%；读取速度高达每秒2000 次。

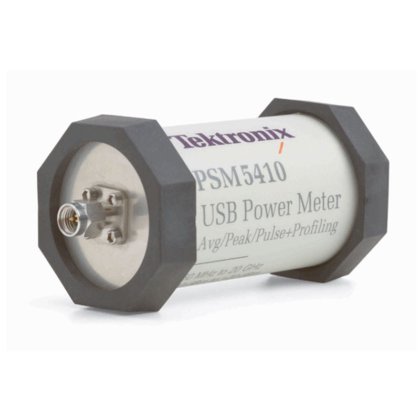

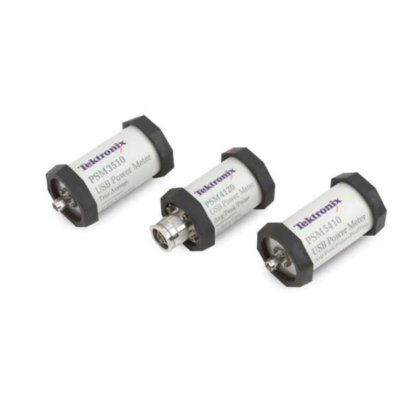

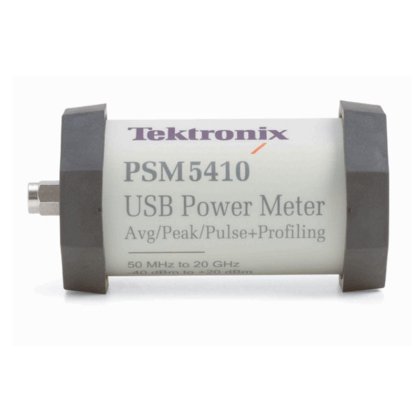

PSM3000系列功率计/传感器提供真实的平均功率测量，准确的功率测量不受信号调制和带宽影响。PSM4000 系列功率计/传感器提供平均功率 (CW) 测量并增加了脉冲和峰值功率测量，用于搜集脉冲 RF 和微波信号的基础数据。PSM5000 系列功率计/传感器与 PSM4000 的测量相同，但增加了脉冲模板功能用于在脉冲 RF 和微波系统中进行信号显示和检定。
主要性能指标
◆8GHz、18GHz、20GHz 和26.5GHz 型号；
◆多种型号，带有N 型连接器和3.5 mm 连接器
◆动态范围最低-60 dBm，最高+20 dBm；
◆不确定度低达2.6%；
◆读取速度高达每秒2000 次
主要特点
◆仪表在整个温度范围内经过校准，在进行测量前不需要清校 零或校准，节约时间，避免质量差的数据
◆所有型号都提供了平均功率、占空比校正脉冲功率和测量数 据记录功能
◆标配应用程序在Microsoft Windows 下运行：
功率计应用程序、
高速数据记录应用程序、
提供了LabVIEW 驱动程序和编程实例，适用于最常用的 Windows 编程环境，支持自动测试系统
◆最大保持模式和相对测量模式；
◆偏置、频响和75Ω 最小损耗校正；
◆灵活的平均模式，提供迅速稳定的测量；
◆TTL 触发输入和输出，与外部仪器同步
◆通过/ 失败极限模式；
◆体积紧凑
◆PSM3000系列提供了真实平均功率测量，给出准确结果，而 不管信号形状或调制如何
◆PSM4000 和PSM5000 系列提供：
脉冲功率、占空比、峰值功率和波峰因数测量、
可调节偏置和时间周期，测量突发信号的峰值功率、平均 功率和最小功率

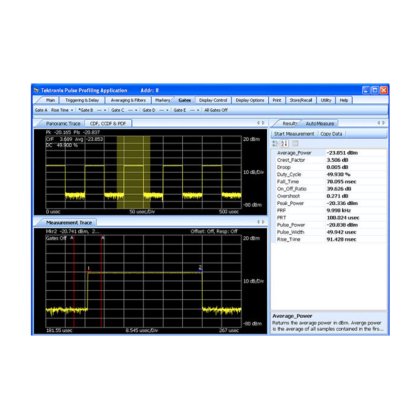

◆PSM5000 系列包括脉冲参数应用程序，对重复或脉冲式 信号进行测量
构建和显示脉冲包络曲线
全曲线和选通测量，包括脉冲、峰值功率和平均功率、 过冲、波峰因数、上升时间和下降时间、脉宽、脉冲重复 频率、占空比
曲线数据统计测量，如互补累积分布函数(CCDF)和概率 密度函数(PDF)
应用
◆普通RF 和微波平均功率测量；
◆检定重复的脉冲式信号，如导航、气象和其它雷达
