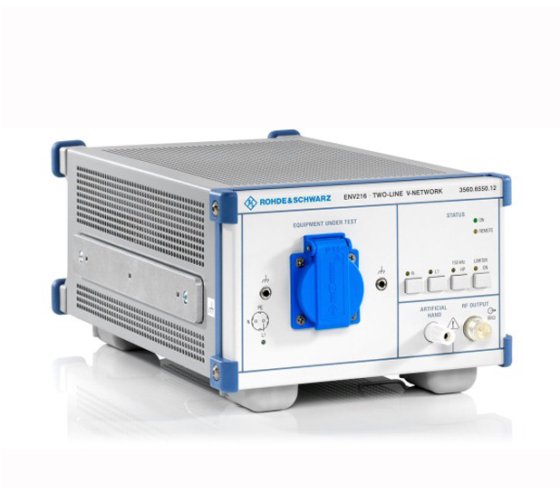

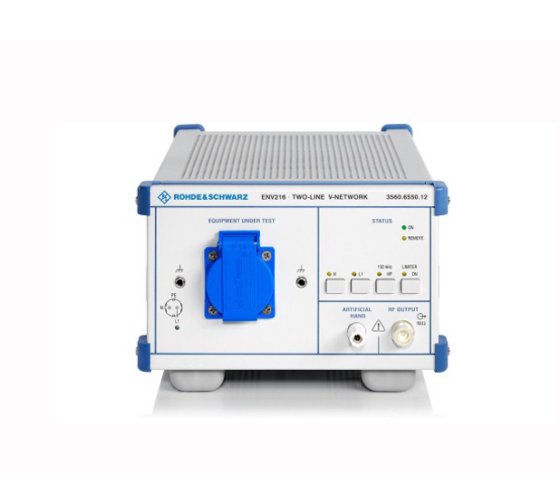

新 ENV216两双线式V型网络 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
简介：
ENV216两线V型网络满足CISPR16-1-2，EN55016-1-2，VDE0876和ANSIC63.4标准，频率范围9kHZ～30MHz，模拟阻抗50MHz+50Ω||50Ω通过一个16A阴头具有保护地的连接器链接EUT，不同型号对应不同国家的连接器系统。
产品简介：
ENV216两线V型网络满足CISPR16-1-2，EN55016-1-2，VDE0876和ANSIC63.4标准，频率范围9kHZ～30MHz，模拟阻抗50MHz+50Ω||50Ω通过一个16A阴头具有保护地的连接器链接EUT，不同型号对应不同国家的连接器系统。

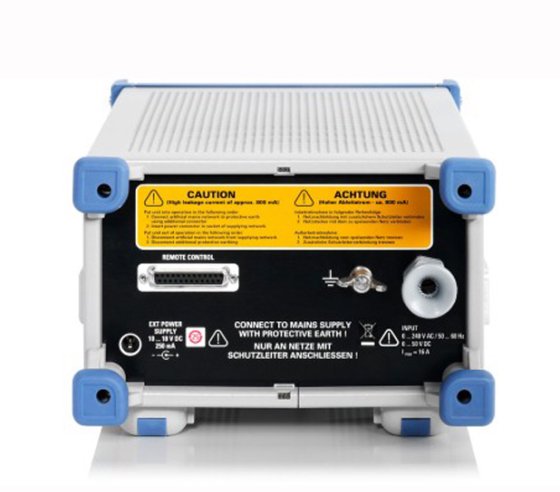

其设计紧凑、轻巧，是现场单相EUT干扰电压测量的理想工具，应当注意由于这些V型网络标准设计会产生大泄漏电流，因此，系统应该连接低阻抗保护地系统，在未知情况下，应当使用隔离变压器。
产品特点：
•
最大恒定电流16A
•
模拟阻抗(50μH+5Ω)||50Ω满足CISPR16-1-2Amd.2：2006.
•
V型网络满足CISPR，EN，VDE，ANSI，FCCPart15和MIL-STD-461D，E和F
•
标准满足CISPR16-1-2和ANSIC63.4
ENV216优点:
1.空心设计和人工模拟手
ENV216基于空心电感线圈设计，包含人工模拟手
2.可选择150kHz高通滤波器
使用150kHz高通滤波器，可避免由于低频高电平引起的测量接收机过载
3.内置10dB衰减器
不论接收机输入衰减大小，为了保证标准阻抗，ENV216配置10dB衰减器
4.内置脉冲限幅器
内置脉冲限幅器，保护接收机输入
5.TTL电平遥控(兼容R&S测量接收机)
由控制器和R&S测量接收机产生的输入由TTL电平控制，在自动测试系统中提供遥控(相位选择和高通滤波器使能)，光耦合避免外部干扰。
技术参数：
