新 MFA-R系列有源磁场探头 在 北京市, 北京, 中国

由于集成电路集成度以及时钟速率的不断提高，PCB板上存在大量杂散磁场和杂散电流，并以磁场形式相互耦合，导致产生GHz以上级别的辐射骚扰，CISPR22标准要求测量频率到6GHz。由于PCB板上大量安装高密度SMD器件，只有使用高分辨率探头，才能真正找出问题所在。
新一代手持式有源微型磁场探头，频率覆盖范围1MHz到6GHz，分辨率可达300μm，接入50Ω输入的
示波器
或
频谱分析仪

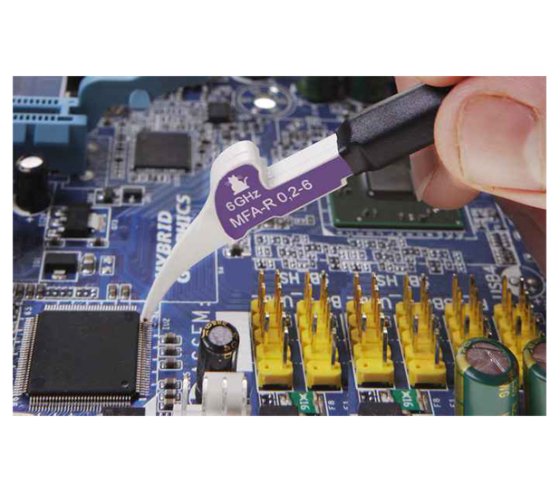

，用于PCB板上布线、元器件和IC引脚的细致磁场测量，能对集成电
路引脚或SMD表面贴装器件进行选择性的测量， 使用MFA-R0.2-6磁场探头能诊断高达6G高频磁场问题。
微型磁场探头内置放大器，标配T型偏置器，给内置放大器供电。T型偏置器阻抗为50Ω，为微型磁场探头提供稳定供电。微型磁场探头以及T型偏置器均为SMA连接器。
产品特点：
◆ 两款可选：
OIMFA-R0.2-6
OIMFA-R0.2-75
◆ 用于测量PCB板上最小封装的SMD器件
◆ 借助校正曲线，可将探头的输出电压换算为对应的磁场

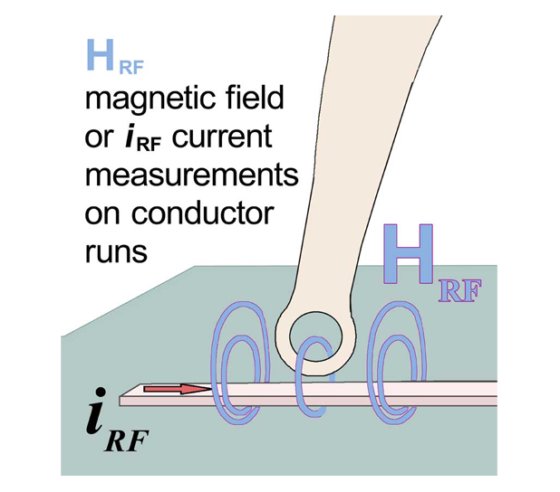

◆ 精确测量PCB板上布线、元器件和IC引脚的高频磁场
◆ 轻便小巧，手持操作
技术规格
一、
OIMFA-R0.2-6
有源微型磁场探头
探头尖上标有一个黑点。探头头部的线圈开口与标记黑点侧向。微型探头小而方便。采用外部护层电流衰减和电屏蔽设计。
二、

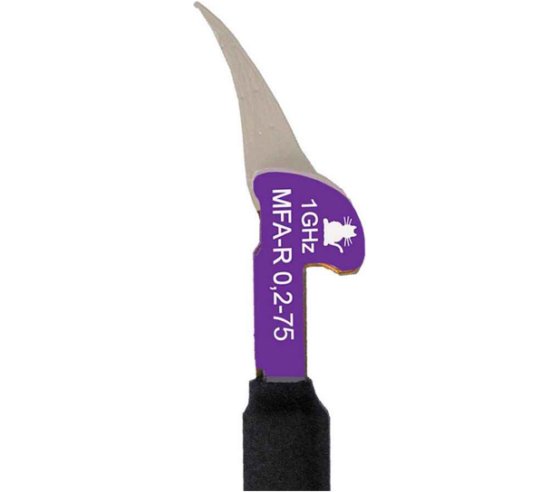

OIMFA-R0.2-75
有源微型磁场探头
μm
探头尖上标有一个黑点。探头头部的线圈开口与标记黑点侧向。微型探头小而方便。采用外部护层电流衰减和电屏蔽设计。
