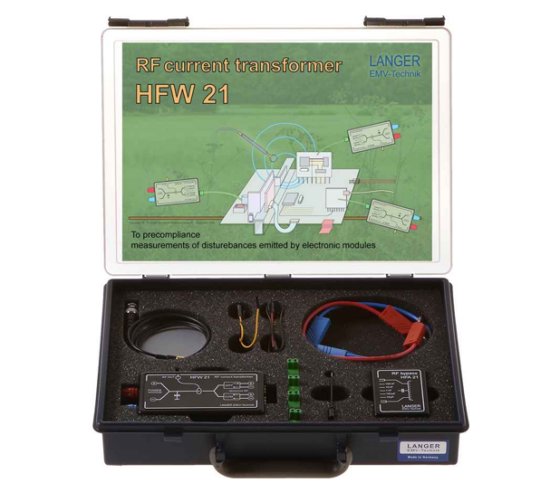

新 HFW21set射频变流器套件 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
简介：
是迷你型直流线路阻抗稳定网络（LISN），频率范围：100kHz～1GHz，最大工作电流/电压： 10A / 50V；高频换流器测量PCB板或者电缆内信号线上的高频电流。
研发工程师工作台上的小型测量装
置——能够快速地确定EMC检测方法的效果
！
高频换流器测量被测物导线中的高频电流。进行可重复地比较测量，则需要金属接地板作为参考面。

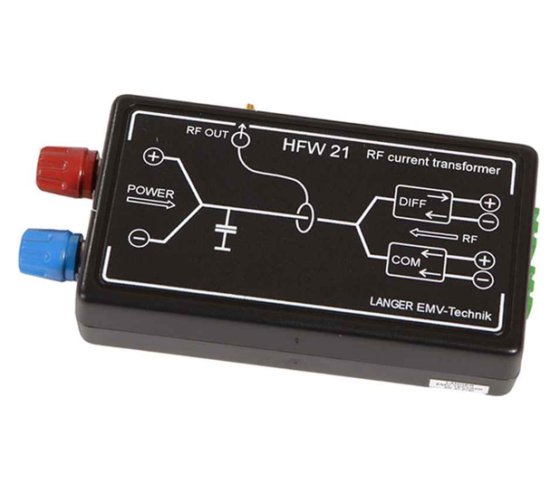

1、HFW21高频电流转换器
是一个迷你型直流线路阻抗稳定网络（LISN），测量电源线上的高频电流，而且还能分别测量共模电流和差模电流。
把HFW21串接到EUT被测单元的电源电路中，高频电流通过容性耦合，被转移到HFW21的金属底板上，其金属底板和GP23基板靠在一起，因而HFW21能把寄生在电源线上的高频电流转移到
GP23
电磁屏蔽基板上，EUT产生的高频电流流过转换器时，HFW21内部的电路能测量到电流强度，并通过50欧姆“HF OUT”输出到
前置放大器
的输入端。
利用HFW21，能测量出PCB上各类电压电源（例如5V、3.3V、2.5、12V、-5V等）和相应地网络（例如数字地、模拟地）上的干扰电流强度。
技术规格
HFW21射频电流转换器将电流导向接地板，从而独立
共模电流和差模电流
电流，
这有助于开关电源的改进
。通过
PA203
或
PA303前置放大器
可以放大HFW21的输出信号。
HFW21射频电流互感器连接到被测设备电源输入端，通过HFW21可测量
沿电源线的干扰，同时
测量信号传输到
频谱分析仪
。
测量时，电流互感器接触面应连接到
金属接地板上，例如：
GP23基板
。
频率特性曲线
频率特性
（细节）

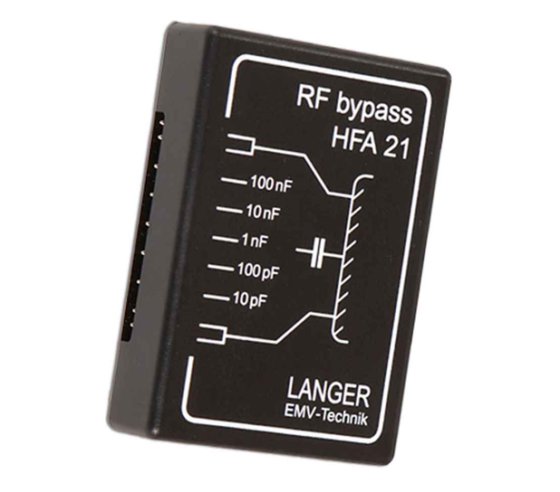

2、HFA21
高频电流旁路器
（或分流器）
可以把信号线/电路模块上的高频电流引导到
GP23基板
上，从而实现电磁干扰的精确测量。HFA21由电容组成，能把待测电流转移到基板上，HFA21上有100nF、10nF、1nF、100pF、10pF等旁路电容，分别旁路不同频率的电流。利用旁路器，能测量PCB板或者电缆内信号线上的干扰电流的强度。
射频旁路器是对HFW21
射频变流器主机
的一种补充。需要时，提供从被测物到基板的另外一种容性的连接。主要用于模拟正常工作方式下的数据线及其与周围的容性耦合关系。
技术规格
