新 8009电阻率测试夹具 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 操作电压：
- 1kV峰值电压源(由6517B静电计等仪器通过安全香蕉插头供电)；200V峰值电压测量 (三耳三同轴)；200V峰值共模电压；0.1A峰值测试电流；1VA。
- 电阻率量程（体电阻率）
- 103～1018 Ω-cm。
- 方阻量程（表面电阻率）
- 103～1017Ω/□。
- 中心电极
- 50.8mm外径± 0.05mm导电橡胶垫。
- 电极中心
- 环形电极中心的0.25mm内。
- 环形电极
- 57.2mm I.D. ± 0.05mm 。
- 顶部电极
- 85.7mm O.D. ± 0.05mm，直径54mm导电橡胶垫。
- 电极材料
- #303不锈钢。
- 垫片硬度
- 70肖氏硬度A。
- 垫片电阻率
- 体= 最大10¾/□方形。
- 样片尺寸(最小)
- 直径63.5mm (表面)。
- 样片尺寸(最大)
- 101.6mm2× 3.2mm厚度。
- 联锁结构
- 4针，连接6517B静电计。
- 测试压力(取决于样片厚度)
- 中心电极：最小6 lbs；1.9 psi；13.2 kPa。最大10 lbs；3.2 psi；21.9 kPa。环形电极：最小2 lbs；9.3 psi；64.1 kPa。最大23 lbs；107 psi；737.6 kPa。
- 操作温度
- –30°C～ +80°C。
- 操作湿度
- 0% R.H. ～65% R.H. ，高达35°C。在温度高于35°C时，线性下降3% R.H./°C。
- 尺寸
- 107.95mm高× 165.1mm宽 × 139.7mm深。
- 重量
- 1.45kg。
- 2、开关可选两种测量模式
- 电阻率（体电阻率）和方阻（表面电阻率）
- 配套的仪器
- 6517静电计、6517A静电计、
- 子类别
- 电子仪器
- 子类别 2
- 其它附件
- 子类别 3
- 测试探头及附件
- 产品编号
- 104132669
描述
简介：

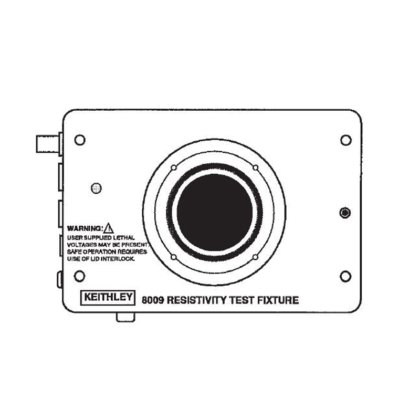

8009电阻率测试夹具测量高达1018 Ω-cm的电阻率或 1017Ω /□的方阻。它使用三耳三同轴连接器，方便与Keithley的6517B静电计/高阻表和6487皮安表连接。
产品特点：
1、所有电极由不锈钢制造，防腐蚀
3、方便与6517A静电计、
6517B
静电计/高阻表和6487皮安表配套使用
4、安全联锁系统和双安全香蕉操作，可连接由
6517B
等提供的高达1kV的电压源
产品概述
：

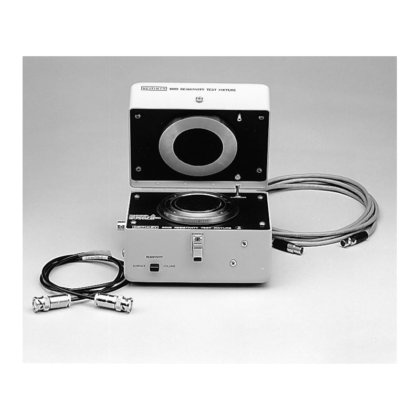

8009电阻率测试盒是用于测量体电阻率和表面电阻率（方块电阻）、且带保护的测试夹具。它具有优良的静电屏蔽性能和耐受1100V高压的绝缘电阻。8009电阻率测试夹具用于6517A静电计、
6487
皮安表和
6517B

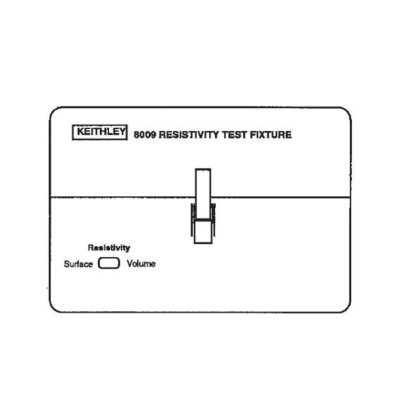

静电计/高阻表：只要打开8009的盖子，就会自动关闭配套仪器的输出电压。8009测试盒可测量样片的直径为64mm～101.6mm，厚度高达3.2mm。在光滑并列的样片上，8009保持良好的样片接触均匀压力（从6磅到10磅，取决于样片厚度）。8009的前面板上有切换体电阻率和表面电阻率的开关，而且使用
6517B
就能自动计算和显示相应结果。依照ASTM美国材料与试验协会标准，8009测试夹具可直接测量高达10
18
Ω-cm的体电阻率（在0.1cm厚的样片上测量）和10
17
Ω/sq（或为Ω/□、方阻）的表面电阻率。配合6487皮安表或
6517B
静电计使用时，需要配备必要的连接线。
8009电阻率测试夹具符合美国材料与试验协会用于绝缘材料直流电阻或电导的ASTM D257标准测试方法。8009测试盒与
6517B
静电计一起，提供了一个完整的系统，来进行高品质和安全的电阻率测量，是一套测试电阻率/方阻的多用途综合测量系统，其设计符合单晶硅物理测试方法国家标准并美国 ASTM 标准。
6517B
静电计/高阻表、
6487
皮安表。
技术规格：
